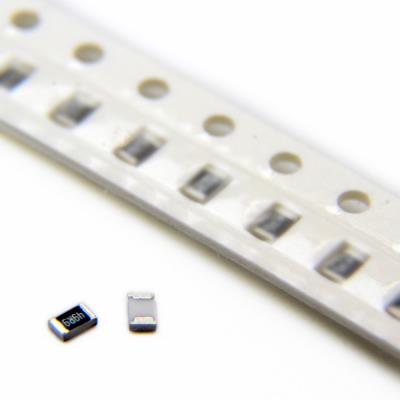

RESISTOR 49.9OHMS 0805 1% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت پایین و دقت بالا. این قطعه در پکیج متداول و متعادل 0805 ارائه می‌شود و ترکیب ویژه‌ای از دقت دقیق، مقدار مقاومت بهینه و قابلیت اطمینان را برای کاربردهای حساس به امپدانس و اندازه‌گیری ارائه می‌دهد. مقاومت 49.9 اهم با تلورانس 1% یک مقدار تخصصی‌تر و دقیق نسبت به مقدار استاندارد 51Ω یا 47Ω است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 49.9 اهم (Ω) - یک مقدار E96 (سری 1%)

• تحمل (دقت): ±1%

• توان نامی (Rating): 125mW (0.125W)

• نوع بسته‌بندی: 0805 (2012 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 49.9Ω

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری DC: 150V

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): ±200 ppm/°C (محدوده: -200 تا +200 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• تطبیق امپدانس دقیق: انتخاب کلیدی برای تطبیق امپدانس 50 اهم در مدارهای RF و مخابراتی پایه، خطوط انتقال سیگنال، رابط‌های آنتن و مدارهای پرسرعتی که به تطبیق دقیق با امپدانس مشخصه کابل (مانند 50Ω) نیاز دارند. مقدار 49.9Ω (به جای 50Ω) یک مقدار استاندارد در سری E96 است.

• مقاومت پایان‌دهنده (Termination Resistor) دقیق: برای خاتمه دادن به خطوط انتقال سیگنال دیجیتال پرسرعت (مانند LVDS) یا آنالوگ با کمترین بازتاب.

• مقاومت حس‌گر جریان (Current Sense) با دقت متوسط: در مسیرهای جریان برای اندازه‌گیری و محافظت، در جاهایی که دقت 1% اولیه قابل قبول است اما پایداری دمایی فوق‌العاده بالا (TCR پایین) مورد نیاز نیست.

• مقاومت‌های تقسیم‌کننده ولتاژ دقیق در مدارهای آنالوگ حساس.

• مقاومت‌های فیدبک در منابع جریان ثابت یا مدارهای مرجع دقیق.

✅ مزایا:

• دقت عالی (1%) در یک مقدار حیاتی: مقدار 49.9Ω با دقت 1%، تطبیق امپدانس و عملکرد دقیق مدارهای حساس را تضمین می‌کند.

• مقدار مقاومت تخصصی: این مقدار به‌طور خاص برای کاربردهای تطبیق امپدانس 50 اهمی در دنیای واقعی (با در نظر گرفتن تلورانس) بهینه شده است.

• پکیج 0805: اندازه متعادل و ایده‌آل که هم صرفه‌جویی معقولی در فضا ایجاد می‌کند و هم برای نمونه‌سازی، تعمیر و مدیریت حرارتی نسبت به پکیج‌های کوچک‌تر (0603) برتری دارد.

• ولتاژ کاری مناسب (150V): ایمنی کافی برای اکثر کاربردهای سیگنال و توان پایین.

🎯 جمع‌بندی:
این مقاومت 49.9 اهم در پکیج 0805 با دقت 1%، یک قطعه حرفه‌ای و هدف‌مند است که برای کاربردهای خاص و دقیق طراحی شده است. انتخاب آن نشان‌دهنده نیاز به تطبیق امپدانس دقیق، پایان‌دهی خطوط یا استفاده از یک مقدار مقاومت دقیق در یک طراحی حساس است. این قطعه برای مدارهای RF پایه، رابط‌های پرسرعت، طراحی‌های مخابراتی ساده و کاربردهای صنعتی که در آن دقت مقدار اولیه مهم‌تر از پایداری دمایی شدید است، انتخابی ایده‌آل و بسیار مناسب می‌باشد. برای اندازه‌گیری جریان دقیق، گزینه بهتری نیست.
