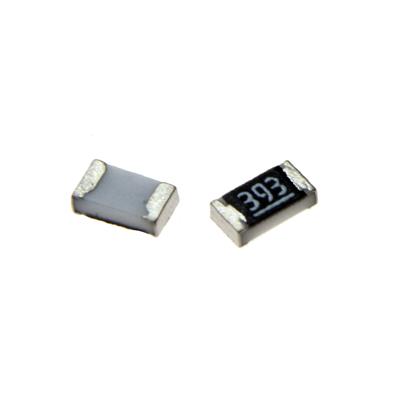

RESISTOR 39KOHMS 0603 1% SMD
یک مقاومت ثابت (فیلم ضخیم) با دقت بالا از نوع SMD با اندازه بسیار کوچک است. این قطعه در پکیج فشرده 0603 ارائه می‌شود و برای کاربردهای تجاری و نیمه‌دقیق در مدارهای الکترونیکی با چگالی بسیار بالا که به مقدار مقاومت متوسط-بالا (39 کیلواهم) و تلورانس خوب (1%) نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 39 کیلواهم (39,000 Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 100mW (0.1W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 39kΩ

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری: 75VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های تقسیم ولتاژ دقیق با اندازه کوچک در ماژول‌های فشرده، بردهای مصرفی و دستگاه‌های قابل حمل.

• مقاومت‌های Pull-up / Pull-down با دقت در خطوط سیگنال‌دهی میکروکنترلرها و رابط‌های ارتباطی (مانند I²C، SPI) در طراحی‌های با چگالی قطعات بالا.

• مقاومت‌های فیدبک در منابع تغذیه سوئیچینگ کوچک (SMPS) و مدارهای تنظیم‌کننده روی برد.

• مقاومت‌های بایاس در طبقات تقویت‌کننده سیگنال کوچک در فضای محدود.

• مقاومت‌های زمان‌بند (RC Timing) در مدارهای نوسان‌ساز و تایمرهای تعبیه‌شده.

• کاربردهای عمومی تجاری (Commercial Grade) در تلفن‌های همراه، تبلت‌ها، لپ‌تاپ‌ها، دوربین‌ها و سایر دستگاه‌های الکترونیکی مصرفی پیشرفته.

✅ مزایا:

• اندازه بسیار کوچک (0603): امکان دستیابی به بالاترین چگالی قطعات و طراحی‌های فوق‌فشرده را فراهم می‌کند.

• دقت 1%: با وجود اندازه کوچک، دقت بسیار خوبی را برای عملکرد قابل اطمینان در کاربردهای نیمه‌دقیق ارائه می‌دهد.

• ضریب دمایی مناسب (100ppm/°C): برای یک مقاومت عمومی در این پکیج، پایداری دمایی قابل قبولی دارد.

• ولتاژ کاری 75V: برای اکثر کاربردهای ولتاژ پایین و متوسط در دستگاه‌های مصرفی (3.3V، 5V، 12V) بیش از حد کافی است.

• قیمت مقرون‌به‌صرفه و تولید انبوه: گزینه‌ای استاندارد برای تولیدات تجاری با حجم بالا.

🎯 جمع‌بندی:
این مقاومت 39 کیلواهم با دقت 1% در پکیج 0603، نماینده‌ای از پیشرفت در مینیاتوری‌سازی و تولید انبوه الکترونیک است. این قطعه ترکیب ارزشمندی از دقت خوب و اندازه فوق‌العاده کوچک را ارائه می‌دهد و آن را به گزینه‌ای اجباری برای طراحی‌های مدرن، فشرده و با کارایی بالا در حوزه مصرفی و تجاری تبدیل کرده است. استفاده از آن در بردهای موبایل، ماژول‌های ارتباطی و هر جایی که میلی‌مترها اهمیت دارند، استاندارد صنعت است. با این حال، طراح باید محدودیت‌های ذاتی آن در توان، قابلیت نگهداری و تحمل شرایط سخت را بپذیرد. برای کاربردهای صنعتی با الزامات سخت‌گیرانه‌تر، پکیج‌های بزرگ‌تر مانند 0805 یا 1206 ترجیح داده می‌شوند.
