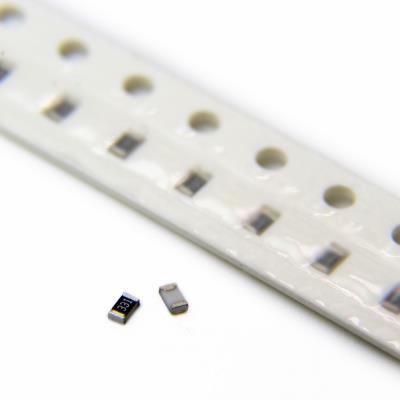

مقاومت 330 اهم 0603 smd

نام قطعه:

RESISTOR 330OHMS 0603 5% SMD

نام کارخانه‌ای:

SER0603J0331AR

کشور سازنده:
چین
پکیج:
0603 1608
بسته‌بندی:
Tape & Reel - 5,000 عدد
حداقل:
50 عدد
ضریب:
50 عدد
روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

مشخصات مقاومت 330 اهم 0603 smd

مقاومت 330 اهم 0603 smd از خانواده مقاومت اس ام دی می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج 0603
  • مقاومت 330 اهم
  • توان (وات) 100 میلی وات
  • دقت 5 درصد
  • نوع قرار گیری SMD
  • مقدار ولتاژ DC 75 ولت
  • حداقل دمای عملیاتی -55 درجه سانتیگراد
  • حداکثر دمای عملیاتی +155 درجه سانتیگراد
  • کاربرد General Application
  • حداقل ضریب دمایی -100 ضریب دمایی

RESISTOR 330OHMS 0603 5% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با اندازه بسیار کوچک است. این قطعه در پکیج فشرده و متداول 0603 ارائه می‌شود و یک مقدار استاندارد و پرکاربرد برای کاربردهای عمومی در طراحی‌های الکترونیکی با چگالی بسیار بالا محسوب می‌شود.

🧩 مشخصات کلی:

  • نوع: مقاومت ثابت (Fixed Resistor)

  • فناوری: فیلم ضخیم (Thick Film)

💡 کاربردهای اصلی:

  • مقاومت محدودکننده جریان برای LEDهای SMD کوچک در دستگاه‌های قابل حمل و بردهای با چگالی بالا.

  • مقاومت‌های Pull-up و Pull-down عمومی در خطوط سیگنال دیجیتال میکروکنترلرها و رابط‌های ارتباطی در طراحی‌های فشرده.

  • مقاومت‌های بایاس و بار در طبقات تقویت‌کننده سیگنال کوچک در فضای محدود.

  • تقسیم‌کننده‌های ولتاژ غیردقیق در مدارهای سنسور ساده و تنظیم.

  • مقاومت‌های فیدبک در مدارهای سوییچینگ کوچک یا تقویت‌کننده‌های عملیاتی غیرحساس.

  • کاربردهای عمومی با چگالی بسیار بالا در تلفن‌های همراه، تبلت‌ها، لپ‌تاپ‌ها، ماژول‌های Bluetooh/Wi-Fi و سایر دستگاه‌های الکترونیکی مصرفی پیشرفته.

✅ مزایا:

  • پکیج 0603: یکی از کوچک‌ترین اندازه‌های عملی و متداول، که امکان حداکثر چگالی قطعات و طراحی‌های فوق‌فشرده را فراهم می‌کند.

  • مقدار مقاومت پرکاربرد (330Ω): یک مقدار استاندارد پر استفاده، به ویژه به عنوان مقاومت محدودکننده جریان برای LEDها در مدارهای 3.3V یا 5V.

  • توان 100mW: ظرفیت توانی استاندارد و کافی برای اکثر کاربردهای سیگنال و دیجیتال در این پکیج.

  • ولتاژ کاری 75V: برای تمامی کاربردهای ولتاژ پایین معمول در دستگاه‌های مصرفی (3.3V، 5V، 12V) بسیار کافی است.

  • قیمت فوق‌العاده پایین و موجودی انبوه: ارزان‌ترین و در دسترس‌ترین گزینه برای تولیدات انبوه.

🎯 جمع‌بندی:
این مقاومت 330 اهم در پکیج 0603 با دقت 5%، سلول پایه و سوخت طراحی‌های الکترونیکی فوق‌فشرده مدرن است. این قطعه ترکیبی اجباری از اندازه کوچک، هزینه ناچیز و کارایی کافی برای میلیاردها کاربرد روزمره در دستگاه‌های مصرفی ارائه می‌دهد. استفاده از آن به‌خصوص به عنوان مقاومت محدودکننده جریان LED در بردهای موبایل و گجت‌ها یا مقاومت Pull-up در رابط‌های دیجیتال کاملاً همه‌گیر و استاندارد است. با این حال، انتخاب آن به معنای پذیرش چالش‌های تولیدی، محدودیت در دقت و توان، و وابستگی کامل به خطوط مونتاژ خودکار است. برای کاربردهای صنعتی با نیازهای سخت‌گیرانه‌تر، پکیج‌های بزرگ‌تر مانند 0805 یا 1206 ترجیح داده می‌شوند.



Features انتخاب ویژگی
Resistance 330 Ω ≤ = ≥
Power Rating 100 mW ≤ = ≥
Tolerance 5 % ≤ = ≥
Voltage Rating DC 75 V ≤ = ≥
Temperature Coefficient (Min) -100 PPM/°C ≤ = ≥
Application General Application
Termination Style SMD
Minimum Operating Temperature -55 °C ≤ = ≥
Maximum Operating Temperature +155 °C ≤ = ≥
Brand Non-Brand
Package 0603
