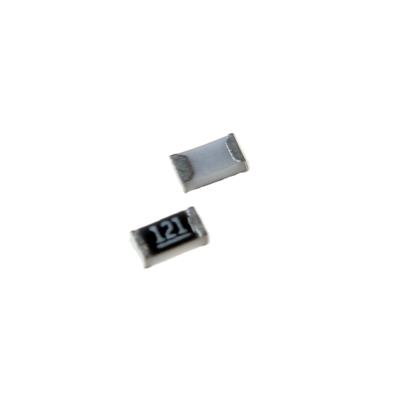

RESISTOR 120OHMS 0603 1% SMD
یک مقاومت ثابت (فیلم ضخیم) با دقت بالا از نوع SMD با اندازه بسیار کوچک است. این قطعه در پکیج فشرده 0603 ارائه می‌شود و برای کاربردهای عمومی و نیمه‌دقیق در مدارهای الکترونیکی با چگالی بسیار بالا که به مقدار مقاومت متوسط (120 اهم) و تلورانس خوب (1%) نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 120 اهم (120 Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 100mW (0.1W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 120Ω

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری: 75VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت محدودکننده جریان با دقت برای LEDهای SMD کوچک در طراحی‌های فشرده، که روشنایی یکنواخت‌تری را تضمین می‌کند.

• مقاومت‌های Pull-up / Pull-down با دقت در خطوط سیگنال‌دهی دیجیتال حساس (مانند I²C، SPI، خطوط کنترلی) در بردهای با چگالی بالا.

• مقاومت‌های فیدبک جریان در رگولاتورهای سوئیچینگ کوچک (SMPS) و مدارهای درایور.

• مقاومت‌های سنس جریان (Current Sense) برای اندازه‌گیری جریان‌های کم (تا حدود 30mA) در کاربردهای کم‌مصرف.

• تقسیم‌کننده‌های ولتاژ دقیق در مدارهای سنسور و تنظیم‌کننده در فضای محدود.

• مقاومت‌های بایاس و بار در طبقات تقویت‌کننده سیگنال کوچک.

• کاربردهای عمومی در دستگاه‌های قابل حمل پیشرفته مانند تلفن‌های همراه، تبلت‌ها و گجت‌های پوشیدنی.

✅ مزایا:

• دقت 1%: بهبود قابل توجهی در دقت و قابلیت تکرارپذیری نسبت به نوع 5% ایجاد می‌کند، که برای عملکرد ثابت مدارهای حساس مهم است.

• پکیج 0603: امکان دستیابی به بالاترین چگالی قطعات را در طراحی‌های مدرن و فوق‌فشرده فراهم می‌کند.

• ضریب دمایی مناسب (100ppm/°C): پایداری دمایی خوبی برای اکثر کاربردهای تجاری و عمومی ارائه می‌دهد.

• ولتاژ کاری 75V: برای تمامی کاربردهای ولتاژ پایین و متوسط در دستگاه‌های مصرفی کاملاً کافی است.

• هزینه بهینه: با وجود دقت 1%، به دلیل تولید انبوه و استاندارد بودن، همچنان مقرون‌به‌صرفه است.

🎯 جمع‌بندی:
این مقاومت 120 اهم با دقت 1% در پکیج 0603، یک قطعه پیشرفته و کاربردی در طراحی‌های الکترونیکی فشرده مدرن است. این قطعه گامی به جلو از نسخه 5% محسوب می‌شود و برای کاربردهایی که به عملکرد قابل اطمینان‌تر و تکرارپذیری بهتر در فضای کم نیاز دارند ایده‌آل است. استفاده از آن به‌ویژه در مدارهای محدودکننده جریان LED با دقت، رابط‌های دیجیتال حساس و فیدبک منابع تغذیه در دستگاه‌های قابل حمل توجیه کاملی دارد. با این حال، طراح باید محدودیت توان ذاتی آن را به دقت رعایت کند و برای کاربردهای توان‌بالاتر یا با نیازهای محیطی سخت‌تر، پکیج‌های بزرگ‌تر مانند 0805 را در نظر بگیرد.
