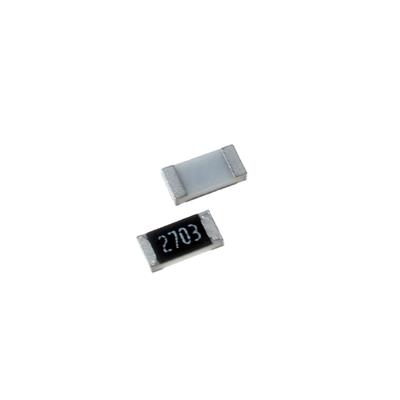

RESISTOR 270KOHMS 0603 1% SMD
یک مقاومت ثابت (فیلم ضخیم) با دقت بالا و مقدار مقاومت بسیار زیاد از نوع SMD با اندازه فوق‌العاده کوچک است. این قطعه در پکیج فشرده 0603 ارائه می‌شود و یک انتخاب تخصصی و چالش‌برانگیز برای کاربردهای تجاری است که به مقدار مقاومت بسیار بالا (270 کیلواهم) و دقت خوب (1%) در کوچک‌ترین فضای ممکن نیاز مطلق دارند.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 270 کیلواهم (270,000 Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 100mW (0.1W)

• رده کیفی: تجاری (Commercial Grade)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 270kΩ

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری: 75VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های فیدبک با امپدانس فوق‌العاده بالا در تقویت‌کننده‌های ترانس‌امپدانس (TIA) برای سنسورهای جریان بسیار کم (مانند سنسورهای نوری) در دستگاه‌های پزشکی یا اندازه‌گیری قابل حمل فوق‌فشرده.

• مقاومت‌های Pull-up با مصرف جریان ناچیز در خطوط سیگنال‌دهی که فقط و فقط در طراحی‌های با تراکم قطعات حداکثری و غیرقابل تغییر استفاده می‌شود.

• مقاومت‌های بایاس با نشت کم در مدارهای آنالوگ با امپدانس ورودی بسیار بالا، آن هم در فضایی که هیچ جایگزینی وجود ندارد.

• مقاومت‌های زمان‌بند (RC Timing) با ثابت زمانی بسیار طولانی در ترکیب با خازن‌های فوق‌العاده کوچک.

✅ مزایا:

• کوچک‌ترین اندازه ممکن (0603): حداکثر صرفه‌جویی در فضا را برای چنین مقدار مقاومت بالایی فراهم می‌کند.

• دقت 1%: برای یک مقاومت با این مشخصات، دقت قابل توجهی است.

🎯 جمع‌بندی:
این مقاومت 270 کیلواهم با دقت 1% در پکیج 0603، یک قطعه افراطی، پرخطر و با کاربردی فوق‌العاده محدود است. انتخاب آن باید تنها به عنوان آخرین راه‌حل و پس از رد تمام گزینه‌های دیگر (مانند: تغییر طراحی، استفاده از پکیج 0805 یا 1206، استفاده از قطعات فعال) صورت گیرد. این قطعه برای استفاده در محصولات تجاری عمومی به هیچ وجه توصیه نمی‌شود. استفاده از آن مستلزم طراحی بسیار محافظه‌کارانه (ولتاژ کاری عملی بسیار پایین‌تر از حد نامی)، محیط تولید کاملاً استریل و پذیرش ریسک بالای خرابی در میدان است. در 99.9% موارد، استفاده از پکیج 0805 (برای فضای نسبتاً کم) یا 1206 (برای قابلیت اطمینان) انتخاب به مراتب برتر و مسئولانه‌تری است. این قطعه بیشتر یک "قابلیت فنی" نمایشی در کاتالوگ است تا یک "مؤلفه مهندسی" عملی.
