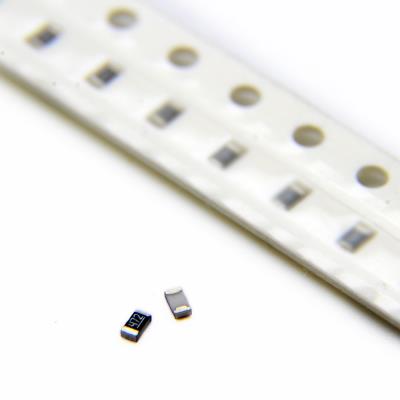

RESISTOR 4.7KOHMS 0603 1% SMD
یک مقاومت ثابت (فیلم ضخیم) با دقت بالا از نوع SMD با اندازه بسیار کوچک است. این قطعه در پکیج فشرده 0603 ارائه می‌شود و یک مقدار استاندارد و پرکاربرد برای کاربردهای عمومی و نیمه‌دقیق در طراحی‌های الکترونیکی با چگالی بسیار بالا محسوب می‌شود.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 4.7 کیلواهم (4,700 Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 100mW (0.1W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 4.7kΩ

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری: 75VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های Pull-up / Pull-down با دقت بالا در خطوط ارتباطی دیجیتال پرکاربرد (مانند I²C، SPI، UART) و پایه‌های کنترلی میکروکنترلرها در طراحی‌های فشرده.

• تقسیم‌کننده‌های ولتاژ دقیق در مدارهای سنسور، مراجع ولتاژ و ورودی ADC در فضای محدود.

• مقاومت محدودکننده جریان با دقت برای LEDها یا سایر بارهای کم‌توان در دستگاه‌های قابل حمل.

• مقاومت‌های فیدبک در منابع تغذیه سوئیچینگ کوچک (SMPS) و تقویت‌کننده‌های عملیاتی.

• مقاومت‌های بایاس و بار در طبقات تقویت‌کننده سیگنال کوچک.

• مقاومت‌های زمان‌بند (RC Timing) در مدارهای نوسان‌ساز و تایمرهای تعبیه‌شده.

• کاربردهای عمومی با چگالی بسیار بالا در تلفن‌های همراه، تبلت‌ها، ماژول‌های IoT و دستگاه‌های الکترونیکی مصرفی پیشرفته.

✅ مزایا:

• دقت 1%: تضمین عملکرد ثابت و قابل پیش‌بینی در مدارهای حساس، به ویژه در رابط‌های دیجیتال و تقسیم ولتاژ.

• پکیج 0603: کوچک‌ترین اندازه عملی متداول که امکان حداکثر فشردگی و چگالی در طراحی‌های مدرن را فراهم می‌کند.

• مقدار مقاومت پرکاربرد (4.7kΩ): یک مقدار استاندارد ایده‌آل برای سیستم‌های 3.3V و 5V، به ویژه در مدارهای تقسیم ولتاژ و Pull-up.

• ضریب دمایی مناسب (100ppm/°C): پایداری دمایی کافی برای اکثر محیط‌های عملیاتی تجاری.

• ولتاژ کاری 75V: بیش از نیاز برای کاربردهای ولتاژ پایین معمول.

• قیمت مقرون‌به‌صرفه و موجودی گسترده: به دلیل استفاده بسیار زیاد در صنعت.

🎯 جمع‌بندی:
این مقاومت 4.7 کیلواهم با دقت 1% در پکیج 0603، یکی از پراستفاده‌ترین و همه‌کاره‌ترین مقاومت‌های SMD با دقت بالا در صنعت الکترونیک مدرن است. این قطعه ترکیب بی‌نظیری از اندازه کوچک، دقت کافی و هزینه پایین را ارائه می‌دهد و آن را به گزینه‌ای پیش‌فرض و ایده‌آل برای کاربردهای Pull-up، تقسیم ولتاژ و فیدبک در طراحی‌های فوق‌فشرده تبدیل کرده است. انتخاب آن نشان‌دهنده پیروی از استانداردهای طراحی پیشرفته و مینیاتوری‌شده است. تنها در صورت نیاز به عبور جریان قابل توجه (بیش از چند میلی‌آمپر) یا کار در محیط‌های صنعتی با استرس مکانیکی بالا، ارتقاء به پکیج 0805 منطقی خواهد بود. برای اکثر پروژه‌های تجاری و عمومی فشرده، این یک انتخاب بهینه و کم‌ریسک است.
