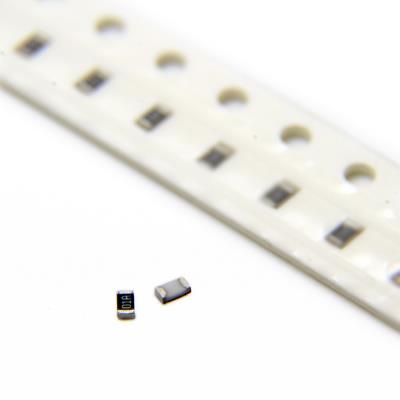

RESISTOR 100OHMS 0603 1% SMD
یک مقاومت ثابت (فیلم ضخیم) با مقدار کم و دقت بالا از نوع SMD با اندازه بسیار کوچک است. این قطعه در پکیج فشرده 0603 ارائه می‌شود و برای کاربردهای عمومی و نیمه‌دقیق در طراحی‌های با چگالی بسیار بالا که به مقدار مقاومت کم (100 اهم) و تلورانس خوب (1%) نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 100 اهم (100 Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 100mW (0.1W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 100Ω

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری: 75VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): استاندارد ±200ppm/°C (محدوده وسیع‌تر)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت سنس جریان (Current Sense) با دقت نسبی در مدارهای کم‌توان و فشرده مانند مدیریت باتری در گجت‌های قابل حمل، ماژول‌های IoT و بخش‌های خاص از منابع تغذیه.

• مقاومت‌های محدودکننده جریان با دقت برای LEDهای SMD کوچک در طراحی‌های فوق‌فشرده.

• مقاومت‌های Pull-up / Pull-down با دقت در خطوطی که مقدار مقاومت کمی برای پاسخ سریع‌تر یا جریان کمی بیشتر مورد نیاز است.

• مقاومت‌های فیدبک جریان در رگولاتورهای سوئیچینگ کوچک و مدارهای درایور.

• مقاومت‌های دامپینگ (Damping) یا ترمیناسیون در خطوط سیگنال با سرعت متوسط.

• کاربردهای عمومی در دستگاه‌های الکترونیکی مصرفی پیشرفته و فشرده.

✅ مزایا:

• دقت 1%: بهبود قابل توجه در دقت مقدار اسمی نسبت به نوع 5%، که برای کنترل یا اندازه‌گیری جریان با دقت نسبی بهتر مفید است.

• پکیج 0603: امکان دستیابی به بالاترین چگالی قطعات را در طراحی‌های مدرن و فوق‌فشرده فراهم می‌آورد.

• توان 100mW: ظرفیت توانی استاندارد برای این پکیج.

• ولتاژ کاری 75V: کافی برای اکثر کاربردهای ولتاژ پایین در دستگاه‌های فشرده.

🎯 جمع‌بندی:
این مقاومت 100 اهم با دقت 1% در پکیج 0603، یک ارتقاء مفید اما با محدودیت‌های ذاتی برای کاربردهای مبتنی بر مقاومت‌های کم در فضای فوق‌العاده فشرده است. این قطعه برای کنترل یا سنس جریان در کاربردهای غیرحساس به دما و با جریان بسیار کم (زیر 30mA) که در آنها فضا اولویت مطلق دارد، می‌تواند گزینه‌ای باشد. با این حال، به دلیل ترکیب ضریب دمایی بالا (200ppm/°C) و محدودیت توان/جریان شدید، برای هرگونه کاربرد اندازه‌گیری دقیق جریان، سیستم‌های مدیریت باتری (BMS) یا مدارهای توان کاملاً نامناسب است. در چنین مواردی، حتی در فضای محدود، باید به دنبال مقاومت‌های سنس جریان تخصصی در پکیج‌های مناسب (مانند 0805 یا 1206) با TCR بسیار پایین‌تر بود. این قطعه بیشتر برای مقاصد کنترلی عمومی با دقت بهبودیافته است تا اندازه‌گیری دقیق.
