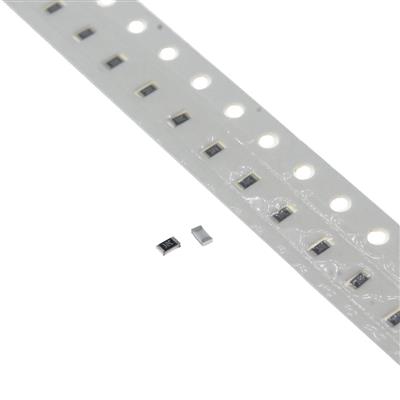

RESISTOR 20KOHMS 0603 1% SMD
یک مقاومت ثابت (فیلم ضخیم) با دقت بالا از نوع SMD با اندازه بسیار کوچک است. این قطعه در پکیج فشرده 0603 ارائه می‌شود و برای کاربردهای عمومی و نیمه‌دقیق در طراحی‌های الکترونیکی با چگالی بسیار بالا که به مقدار مقاومت متوسط-بالا (20 کیلواهم) و تلورانس خوب (1%) نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 20 کیلواهم (20,000 Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 100mW (0.1W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 20kΩ

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری: 75VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های تقسیم ولتاژ دقیق در مدارهای سنسور، مراجع ولتاژ و ورودی ADC در طراحی‌های فوق‌فشرده.

• مقاومت‌های Pull-up / Pull-down با دقت در خطوط سیگنال‌دهی دیجیتال حساس و رابط‌های ارتباطی در بردهای با چگالی قطعات بالا.

• مقاومت‌های فیدبک در منابع تغذیه سوئیچینگ کوچک (SMPS) و تقویت‌کننده‌های عملیاتی در فضای محدود.

• مقاومت‌های بایاس در طبقات تقویت‌کننده سیگنال کوچک و مدارهای آنالوگ با امپدانس ورودی بالا.

• مقاومت‌های زمان‌بند (RC Timing) در مدارهای نوسان‌ساز و تایمرهای تعبیه‌شده.

• کاربردهای عمومی با چگالی بسیار بالا در تلفن‌های همراه، تبلت‌ها، ماژول‌های IoT و دستگاه‌های الکترونیکی مصرفی پیشرفته.

✅ مزایا:

• دقت 1%: تضمین عملکرد ثابت و قابل پیش‌بینی در مدارهای حساس به مقدار مقاومت، مانند تقسیم‌کننده‌های ولتاژ که دقت را تعیین می‌کنند.

• پکیج 0603: کوچک‌ترین اندازه عملی متداول که امکان حداکثر فشردگی و چگالی در طراحی‌های مدرن را فراهم می‌کند.

• ضریب دمایی مناسب (100ppm/°C): پایداری دمایی قابل قبول برای اکثر محیط‌های عملیاتی تجاری و عمومی.

• ولتاژ کاری 75V: برای تمامی کاربردهای ولتاژ پایین و متوسط در دستگاه‌های مصرفی کاملاً کافی است.

• مقدار مقاومت پرکاربرد: یک مقدار استاندارد و پر استفاده در سری E24/E96.

• قیمت مقرون‌به‌صرفه: با وجود دقت 1%، به دلیل تولید انبوه و استاندارد بودن، همچنان گزینه‌ای اقتصادی است.

🎯 جمع‌بندی:
این مقاومت 20 کیلواهم با دقت 1% در پکیج 0603، یک قطعه پیشرفته، پرکاربرد و قابل اعتماد برای طراحی‌های الکترونیکی فشرده مدرن است. این قطعه تعادل ایده‌آلی بین دقت، اندازه کوچک و هزینه ارائه می‌دهد و آن را به گزینه‌ای استاندارد و ترجیحی برای کاربردهای نیمه‌دقیق در فضاهای بسیار محدود تبدیل می‌کند. استفاده از آن در مدارهای تقسیم ولتاژ، رابط‌های دیجیتال حساس و فیدبک منابع تغذیه در دستگاه‌های قابل حمل بسیار رایج و توصیه شده است. انتخاب آن نشان‌دهنده پیروی از روند مینیاتوری‌سازی و بهره‌گیری از پیشرفت‌های فناوری ساخت است. برای کاربردهای صنعتی با نیازهای سخت‌گیرانه‌تر از نظر مکانیکی یا محیطی، پکیج‌های بزرگ‌تر مانند 0805 ممکن است مناسب‌تر باشند.
