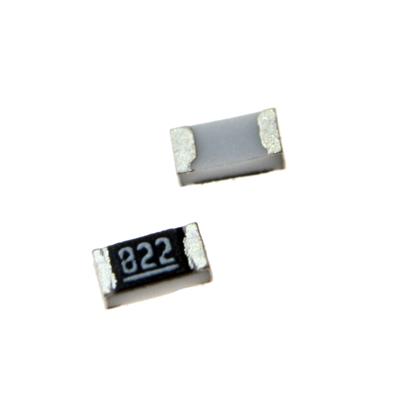

RESISTOR 8.2KOHMS 0603 1% SMD
یک مقاومت ثابت (فیلم ضخیم) با دقت بالا از نوع SMD با اندازه بسیار کوچک است. این قطعه در پکیج فشرده 0603 ارائه می‌شود و برای کاربردهای عمومی و نیمه‌دقیق در طراحی‌های الکترونیکی با چگالی بسیار بالا که به مقدار مقاومت متوسط (8.2 کیلواهم) و تلورانس خوب (1%) نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 8.2 کیلواهم (8,200 Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 100mW (0.1W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 8.2kΩ

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری: 75VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): ±100ppm/°C (محدوده متقارن و کنترل‌شده)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های تقسیم ولتاژ دقیق در مدارهای سنسور، مراجع ولتاژ و ورودی ADC در طراحی‌های فوق‌فشرده.

• مقاومت‌های Pull-up / Pull-down با دقت بالا در خطوط ارتباطی دیجیتال حساس (مانند I²C، SPI) و پایه‌های کنترلی میکروکنترلرها.

• مقاومت‌های فیدبک در منابع تغذیه سوئیچینگ کوچک (SMPS)، تقویت‌کننده‌های عملیاتی و مدارهای رگولاتور.

• مقاومت‌های بایاس در طبقات تقویت‌کننده سیگنال کوچک و مدارهای آنالوگ.

• مقاومت‌های زمان‌بند (RC Timing) در مدارهای نوسان‌ساز و تایمرهای تعبیه‌شده با دقت نسبی.

• کاربردهای عمومی با چگالی بسیار بالا در تلفن‌های همراه، تبلت‌ها، ماژول‌های IoT و دستگاه‌های الکترونیکی مصرفی پیشرفته.

✅ مزایا:

• دقت 1%: تضمین عملکرد ثابت و قابل پیش‌بینی در مدارهای حساس، به ویژه در تقسیم‌کننده‌های ولتاژ و خطوط دیجیتال که سطح منطقی را تعیین می‌کنند.

• ضریب دمایی متقارن و مناسب (±100ppm/°C): این مشخصه پایداری دمایی بهتری را نسبت به محدوده‌های یک‌طرفه ارائه می‌دهد و برای کاربردهای DC و سیگنال حساس مفید است.

• پکیج 0603: کوچک‌ترین اندازه عملی متداول که امکان حداکثر فشردگی و چگالی در طراحی‌های مدرن را فراهم می‌کند.

• مقدار مقاومت پرکاربرد (8.2kΩ): یک مقدار استاندارد در سری E96 که برای دقت‌های بالا استفاده می‌شود.

• ولتاژ کاری 75V: بیش از نیاز برای کاربردهای ولتاژ پایین معمول.

• قیمت مقرون‌به‌صرفه: با وجود دقت و TCR خوب، به دلیل تولید انبوه مقرون‌به‌صرفه است.

🎯 جمع‌بندی:
این مقاومت 8.2 کیلواهم با دقت 1% و TCR متقارن در پکیج 0603، یک قطعه پیشرفته و بهینه‌شده برای طراحی‌های الکترونیکی فشرده و نیمه‌دقیق است. این قطعه ترکیب عالی از اندازه کوچک، دقت خوب، پایداری دمایی کنترل‌شده و هزینه معقول را ارائه می‌دهد و آن را به گزینه‌ای ایده‌آل برای مدارهای تقسیم ولتاژ دقیق، رابط‌های دیجیتال حساس و فیدبک در فضای فوق‌العاده محدود تبدیل می‌کند. انتخاب آن نشان‌دهنده توجه به جزئیات و نیاز به عملکرد قابل اطمینان در طراحی‌های پیشرفته است. برای اکثر کاربردهای عمومی فشرده که فراتر از نیازهای معمول 5% هستند، این مقاومت یک انتخاب برتر و استاندارد محسوب می‌شود. تنها در صورت نیاز به عبور جریان قابل توجه یا دوام در شرایط سخت‌گیرانه صنعتی، ارتقاء به پکیج بزرگ‌تر (مانند 0805) در نظر گرفته می‌شود.
