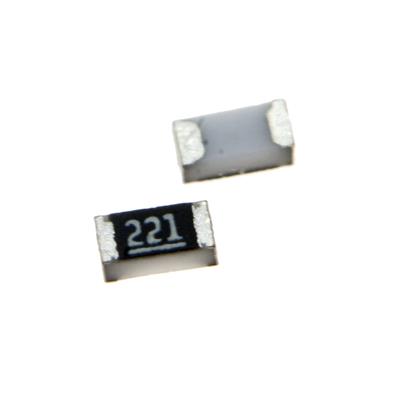

RESISTOR 220OHMS 0603 1% SMD
یک مقاومت ثابت (فیلم ضخیم) با مقدار کم و دقت بالا از نوع SMD با اندازه بسیار کوچک است. این قطعه در پکیج فشرده 0603 ارائه می‌شود و برای کاربردهای عمومی و نیمه‌دقیق در طراحی‌های با چگالی بسیار بالا که به مقدار مقاومت کم-متوسط (220 اهم) و تلورانس خوب (1%) نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 220 اهم (220 Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 100mW (0.1W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 220Ω

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری: 75VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت محدودکننده جریان با دقت برای LEDهای SMD کوچک در دستگاه‌های قابل حمل فوق‌فشرده، که یکنواختی روشنایی را بهبود می‌بخشد.

• مقاومت‌های Pull-up / Pull-down با دقت در خطوط سیگنال دیجیتال که به مقدار کمی بزرگ‌تر از مقادیر استاندارد (مانند 100Ω) برای عملکرد بهتر در محیط‌های دارای نویز نیاز دارند.

• مقاومت سنس جریان (Current Sense) با دقت نسبی برای اندازه‌گیری جریان‌های بسیار کم (تا حدود 21mA) در مدارهای کم‌مصرف فشرده.

• مقاومت‌های فیدبک جریان در رگولاتورهای سوئیچینگ کوچک و درایورهای LED.

• مقاومت‌های دامپینگ (Damping) یا ترمیناسیون در خطوط سیگنال.

• کاربردهای عمومی در دستگاه‌های الکترونیکی مصرفی پیشرفته و فشرده.

✅ مزایا:

• دقت 1%: بهبود قابل توجه در دقت و قابلیت تکرارپذیری نسبت به نوع 5%، که برای کنترل دقیق‌تر جریان LED یا اندازه‌گیری نسبی مفید است.

• پکیج 0603: امکان دستیابی به بالاترین چگالی قطعات را در طراحی‌های مدرن و فوق‌فشرده فراهم می‌آورد.

• ضریب دمایی مناسب (100ppm/°C): پایداری دمایی بهتر نسبت به مقاومت‌های با TCR بالاتر.

• ولتاژ کاری 75V: کافی برای اکثر کاربردهای ولتاژ پایین در دستگاه‌های فشرده.

• قیمت بهینه: با وجود دقت 1%، به دلیل تولید انبوه، گزینه‌ای مقرون‌به‌صرفه است.

🎯 جمع‌بندی:
این مقاومت 220 اهم با دقت 1% در پکیج 0603، یک ارتقاء هدفمند و کاربردی برای طراحی‌های فوق‌فشرده است که نیاز به کنترل دقیق‌تر جریان یا مقدار مقاومت دارند. این قطعه به‌طور خاص برای کاربردهای محدودکننده جریان LED با دقت بالا در فضای بسیار کم (با احتیاط در محاسبه جریان) یا سنس جریان‌های بسیار کم در مدارهای کم‌مصرف گزینه مناسبی است.
