AT24CM01-SSHM

AT24CM01-SSHM

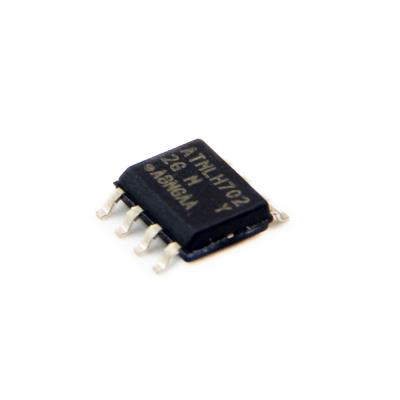

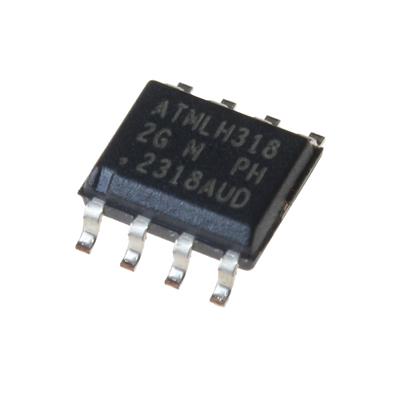

یک آیسی حافظه EEPROM سریال از خانواده AT24CM است که توسط Microchip Technology تولید شده است. این قطعه در پکیج SO-8 (SOP-8) با ۸ پایه برای نصب سطحی (SMD/SMT) عرضه می‌شود و یک حافظه غیرفرار ۱ مگابیتی (۱۲۸k × ۸) با رابط I²C (2-Wire) است که برای ذخیره‌سازی حجم انبوهی از داده‌های پیکربندی، کالیبراسیون، لاگ رویدادها، جداول جستجو و سیستم‌های ثبت داده در طراحی‌های نهفته و صنعتی پیشرفته طراحی شده است.

🧩 مشخصات کلی:

• نوع: حافظه EEPROM سریال (Serial EEPROM)

• ظرفیت حافظه: ۱ مگابیت (معادل ۱۲۸ کیلوبایت)

• سازمان‌دهی: ۱۳۱,۰۷۲ × ۸ (128K words of 8 bits)

• رابط ارتباطی: سریال I²C (2-Wire) – با سرعت تا ۱ مگاهرتز (Fast-mode Plus)

• تکنولوژی: CMOS کم‌مصرف با قابلیت نوشتن و پاک‌کردن الکتریکی

• پکیج: SO-8 (SOP-8) – پکیج SMD جمع‌وجور با ۸ پایه

• دمای کاری: -۴۰ تا +۸۵ درجه سانتی‌گراد (صنعتی)

• برند: Microchip Technology – یکی از بزرگترین تولیدکنندگان حافظه‌های غیرفرار

⚙️ مشخصات فنی کلیدی:

• ظرفیت: ۱ مگابیت (۱۳۱,۰۷۲ × ۸)

• حداکثر فرکانس کلاک I²C: ۱ مگاهرتز

• ولتاژ تغذیه (Vcc): ۱.۷ تا ۵.۵ ولت – سازگار با سیستم‌های ۱.۸، ۳.۳ و ۵ ولت

• جریان فعال (نوشتن): حداکثر ۳ میلی‌آمپر – مصرف بسیار بهینه برای ظرفیت بالا

• جریان آماده‌باش (Standby): کمتر از ۱ میکروآمپر – ایده آل برای باطری‌خورها

• زمان نوشتن (Write Cycle Time): حداکثر ۵ میلی‌ثانیه (Self-timed)

• اندازه صفحه نوشتن (Page Write): ۲۵۶ بایت – امکان نوشتن همزمان ۲۵۶ بایت در یک چرخه، افزایش چشمگیر سرعت انتقال داده‌ها

• تعداد چرخه‌های نوشتن/پاک‌کردن: ۱,۰۰۰,۰۰۰ سیکل (تضمینی)

• ماندگاری داده‌ها: بیش از ۱۰۰ سال

• حفاظت از نوشتن: پایه WP (Write Protect) برای محافظت سخت‌افزاری از داده‌های حساس

💡 کاربردهای اصلی:

• ذخیره‌سازی انبوه داده‌های کالیبراسیون، جداول پارامتری و پروفایل‌های پیچیده در تجهیزات صنعتی

• لاگ کردن رویدادها و ثبت داده‌های اندازه‌گیری در سیستم‌های پایش و ابزار دقیق

• حافظه غیرفرار پرظرفیت برای سیستم‌های تعبیه‌شده، کنترل‌کننده‌های صنعتی و رباتیک

• ذخیره‌سازی اطلاعات پیکربندی و فریم‌ور در دستگاه‌های مخابراتی و شبکه

• جایگزینی عالی برای چندین EEPROM کم‌حجم یا حافظه‌های موازی قدیمی، با رابط سریال ساده و ابعاد کوچک

• اینترنت اشیاء صنعتی (IIoT)، تجهیزات پزشکی و دستگاه‌های قابل حملی که به فضای ذخیره‌سازی بالا و مصرف پایین نیاز دارند

✅ مزایا:

• ظرفیت فوق‌العاده ۱ مگابیت (۱۲۸ کیلوبایت) در پکیج SO-8: ذخیره‌سازی بسیار بالا در ابعاد بسیار کوچک

• رابط I²C استاندارد با سرعت ۱ مگاهرتز: انتقال سریع داده‌ها با دو سیم ساده

• مصرف انرژی بسیار کم: ۳ میلی‌آمپر در حال نوشتن، زیر ۱ میکروآمپر در حالت آماده‌باش

• محدوده ولتاژ گسترده (۱.۷ تا ۵.۵ ولت): انعطاف‌پذیری بالا در طراحی مدار

• نوشتن صفحه‌ای ۲۵۶ بایت: سرعت بالا در ذخیره‌سازی حجم‌های بزرگ داده

• دوام و ماندگاری استثنایی: ۱ میلیون سیکل نوشتن و ۱۰۰ سال نگهداری داده

• برند Microchip: کیفیت اثبات‌شده، مستندات فنی کامل و پشتیبانی جهانی

• قیمت بسیار مقرون‌به‌صرفه برای یک حافظه ۱ مگابیتی

🎯 جمع‌بندی:
AT24CM01-SSHM یک حافظه EEPROM سریال ۱ مگابیتی (۱۲۸ کیلوبایت) از Microchip Technology با رابط I²C (تا ۱ مگاهرتز) در پکیج SO-8 است. این آیسی با تغذیه ۱.۷ تا ۵.۵ ولت، جریان فعال ۳ میلی‌آمپر، بازه دمایی صنعتی (۴۰- تا ۸۵+ درجه) و قابلیت نوشتن صفحه‌ای ۲۵۶ بایت، یک راه‌حل بی‌نظیر برای ذخیره‌سازی غیرفرار با حجم بسیار بالا در سیستم‌های نهفته مدرن، اینترنت اشیاء صنعتی و تجهیزات پیشرفته است. AT24CM01-SSHM با ارائه ۱۲۸ کیلوبایت فضای ذخیره‌سازی در پکیج SO-8، پاسخی قدرتمند و کم‌مصرف به نیازهای رو به رشد ذخیره‌سازی در طراحی‌های فشرده امروزی است.
