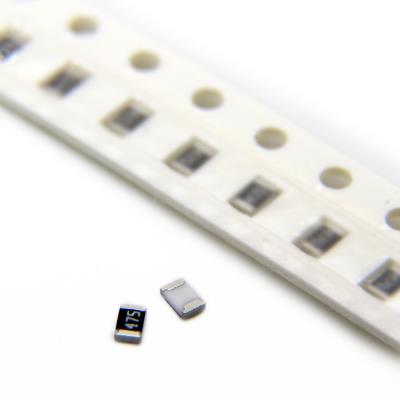

مقاومت 4.7 مگا اهم 0805 smd

نام قطعه:

RESISTOR 4.7MOHMS 0805 5% SMD

نام کارخانه‌ای:

SER0805J0475AR

کشور سازنده:
چین
پکیج:
0805 (2012)
بسته‌بندی:
Tape & Reel - 5,000 عدد
حداقل:
50 عدد
ضریب:
50 عدد
روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

مشخصات مقاومت 4.7 مگا اهم 0805 smd

مقاومت 4.7 مگا اهم 0805 smd از خانواده مقاومت اس ام دی می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج 0805 (2012)
  • مقاومت 4.7 مگا اهم
  • توان (وات) 125 میلی وات
  • دقت 5 درصد
  • نوع قرار گیری SMD/SMT
  • مقدار ولتاژ DC 150 ولت
  • حداقل دمای عملیاتی -55 درجه سانتیگراد
  • حداکثر دمای عملیاتی +155 درجه سانتیگراد
  • کاربرد General Application
  • حداقل ضریب دمایی -100 ضریب دمایی

RESISTOR 4.7MOHMS 0805 5% SMD
یک مقاومت ثابت (فیلم ضخیم) با مقدار مقاومت بسیار زیاد از نوع SMD است. این قطعه در پکیج کوچک 0805 ارائه می‌شود و یک انتخاب تخصصی برای کاربردهایی است که به مقدار مقاومت فوق‌العاده بالا (4.7 مگااهم) در فضای نسبتاً محدود نیاز دارند.

🧩 مشخصات کلی:

  • نوع: مقاومت ثابت (Fixed Resistor)

  • فناوری: فیلم ضخیم (Thick Film)

  • مقدار مقاومت: 4.7 مگااهم (4,700,000 Ω)

  • تحمل (دقت): ±5%

  • توان نامی (Rating): 125mW (0.125W)

⚙️ مشخصات فنی کلیدی:

  • مقدار مقاومت: 4.7MΩ

  • حداکثر توان قابل تحمل: 125mW

  • حداکثر ولتاژ کاری: 150VDC

  • تحمل (تلورانس): ±5%

  • ضریب دمایی (TCR): استاندارد ±100ppm/°C

  • دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

  • مقاومت‌های Pull-up / Pull-down با مصرف جریان فوق‌العاده ناچیز در خطوط با حساسیت بسیار بالا به بارگذاری (Loading).

  • مقاومت‌های فیدبک با امپدانس فوق‌العاده بالا در تقویت‌کننده‌های عملیاتی پیکربندی خاص (مانند مدارهای یکسوکننده دقیق) برای کار با جریان‌های در حد پیکوآمپر.

  • مقاومت‌های نشت (Bleeder Resistor) برای ولتاژ بالا با دشارژ بسیار آهسته در مدارهای خاص (با احتیاط شدید).

  • مقاومت‌های بایاس با نشت کم برای گیت‌های MOSFET در حالت خاموش در مدارهای با حساسیت فوق‌العاده.

  • مدارهای زمان‌بند (RC Timing) با ثابت زمانی بسیار بسیار طولانی (چند ده ثانیه یا دقیقه) در ترکیب با خازن‌های کوچک.

✅ مزایا:

  • ترکیب اندازه و مقدار: امکان دستیابی به مقدار مقاومت در محدوده مگااهم را در پکیج نسبتاً کوچک 0805 فراهم می‌کند.

  • ولتاژ کاری 150V: با توجه به اندازه، ولتاژ نامی قابل توجهی دارد.

  • ضریب دمایی مناسب (100ppm/°C): برای چنین مقدار بالایی، پایداری دمایی نسبی خوبی ارائه می‌دهد.

🎯 جمع‌بندی:
این مقاومت 4.7 مگااهم در پکیج 0805، یک قطعه تخصصی با کاربردهای فوق‌العاده محدود و خاص است. این قطعه اساساً برای کاربردهای DC با امپدانس فوق‌العاده بالا در محیط‌های آزمایشگاهی کنترل‌شده یا طراحی‌های بسیار خاص است. استفاده از آن در محصولات عمومی (General Application) یا هر محیطی با تغییرات دما، رطوبت و آلودگی، به شدت نامناسب و پرریسک است. برای هر کاربرد عملی که به چنین مقادیر مقاومت بالایی نیاز دارد، استفاده از پکیج‌های بزرگ‌تر (1206، 2010، Through-Hole) برای افزایش فاصله عایقی و قابلیت اطمینان، یک ضرورت مطلق است. این قطعه یک گزینه مرزی و پرچالش است که تنها توسط طراحان بسیار باتجربه و برای نیازهای کاملاً خاص باید در نظر گرفته شود.



Features انتخاب ویژگی
Resistance 4.7 MΩ ≤ = ≥
Power Rating 125 mW ≤ = ≥
Tolerance 5 % ≤ = ≥
Voltage Rating DC 150 V ≤ = ≥
Temperature Coefficient (Min) -100 PPM/°C ≤ = ≥
Temperature Coefficient (Max) 100 PPM/°C ≤ = ≥
Application General Application
Termination Style SMD/SMT
Minimum Operating Temperature -55 °C ≤ = ≥
Maximum Operating Temperature +155 °C ≤ = ≥
Brand Non-Brand
Package 0805 (2012)
