ABP47TNS-C

نام کارخانه‌ای:
ABP47TNS-C
برند:
پکیج:
Module
بسته‌بندی:
Bulk - 1 عدد
دیتاشیت:
اسناد:
روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

مشخصات ABP47TNS-C

ABP47TNS-C از خانواده ماژول DC به DC غیر ایزوله می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند IRAN
  • پکیج Module
  • تعداد خروجی 2 خروجی
  • نوع نصب روی برد PCB Mount
  • حداکثر ولتاژ ورودی 18 ولت
  • حداقل ولتاژ ورودی 8 ولت
  • ولتاژ خروجی 3.3 ولت
  • جریان خروجی 350 میلی آمپر
  • ولتاژ خروجی 5 ولت
  • جریان خروجی 600 میلی آمپر

ABP47TNS-C


یک مبدل کاهنده خطی ساده و قابل نصب روی بردبورد است که توسط شرکت AbiBoard طراحی شده است. این ماژول قادر است ولتاژ ورودی ۸ تا ۱۸ ولت DC را به خروجی‌های ثابت ۵ ولت، ۳.۳ ولت و Vin (ولتاژ ورودی منهای حدود ۰.۵ ولت) تبدیل کند و برای تغذیه مدارهای آزمایشی مناسب است.

🧩 مشخصات کلی:

نوع: مبدل DC-DC کاهنده خطی (Linear DC-DC Converter)

تکنولوژی: رگولاتور خطی (Linear Regulator)

ورودی نامی: ۸ تا ۱۸ ولت DC (از جک یا پین) یا ۵ ولت DC (از مینی USB)

خروجی نامی: ۵ ولت DC، ۳.۳ ولت DC، Vin (ولتاژ ورودی تقریبی)

جریان خروجی: تا ۶۰۰ میلی‌آمپر (۵ ولت)، تا ۳۵۰ میلی‌آمپر (۳.۳ ولت) - بسته به ولتاژ ورودی

💡 کاربردهای اصلی:

تغذیه مدارهای بردبورد و بردهای سوراخ‌دار

تامین ولتاژ ثابت برای میکروکنترلرها و مدارهای دیجیتال

پروژه‌های آزمایشی با نیاز به سطوح ولتاژ ۵ ولت و ۳.۳ ولت

سیستم‌های ساده صنعتی یا آموزشی با ورودی DC وسیع

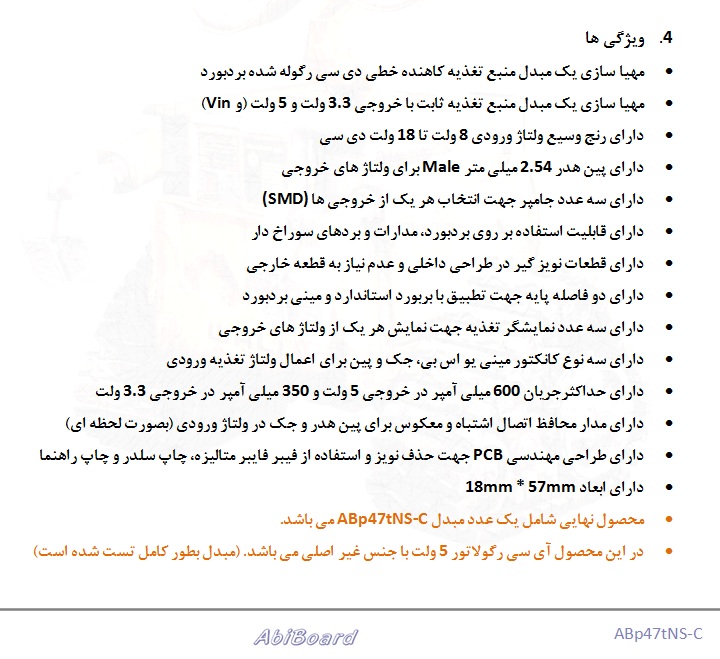

✅ مزایا:

قابل نصب آسان روی بردبورد استاندارد و مینی بردبورد (دو فاصله پین: ۴۳.۱۸ و ۴۸.۲۶ میلی‌متر)

راندمان خطی با نویز کم و خروجی صاف

جامپرهای SMD برای انتخاب/قطع خروجی‌ها

سه روش ورودی (جک، پین، مینی USB) برای انعطاف‌پذیری

LEDهای نشانگر برای بررسی سریع وضعیت

ابعاد فشرده و طراحی مهندسی PCB با فیبر متالیزه و چاپ سولدر

🎯 جمع‌بندی:
ماژول ABp47tNS-C یک مبدل کاهنده خطی اقتصادی و کاربردی برای بردبورد است. این ماژول با محدوده ورودی وسیع، خروجی‌های ثابت و محافظت پایه، برای پروژه‌های آموزشی و مدارهای ساده ایده‌آل است. توجه به جریان حداکثر (کاهش با افزایش ولتاژ ورودی) و عدم استفاده همزمان از مینی USB برای ورودی و خروجی، کلید عملکرد بهینه است. برای کاربردهای نیازمند جریان بالا، نسخه اصلی (ABp47tNS) با رگولاتور اورجینال پیشنهاد می‌شود.



Features انتخاب ویژگی
Output Voltage 3.3 V ≤ = ≥
Output Voltage 5 V ≤ = ≥
Output Current 350 mA ≤ = ≥
Output Current 600 mA ≤ = ≥
Number of Output 2 Output ≤ = ≥
Input Voltage MIN 8 V ≤ = ≥
Input Voltage MAX 18 V ≤ = ≥
Mounting Style PCB Mount
Brand IRAN
Package Module
