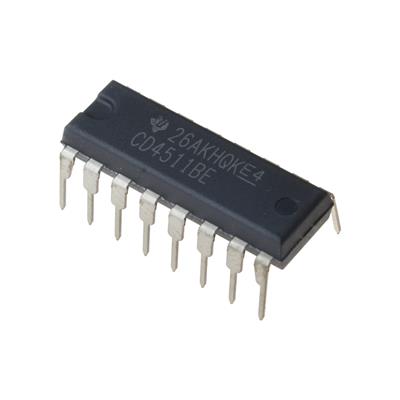

CD4511BE

CD4511BE

یک آیسی منطقی از خانواده 4000 سری CMOS است که توسط Texas Instruments تولید شده است. این قطعه در پکیج DIP-16 (Dual In-line Package با ۱۶ پایه) ارائه می‌شود و یک Decoder/Driver کد BCD به ۷-بخشی (7-Segment) با قفل (Latch) داخلی است که برای نمایش ارقام دهدهی روی نمایشگرهای ۷-بخشی کاتد مشترک طراحی شده است.

🧩 مشخصات کلی:

• نوع: Decoder / Demultiplexer (رمزگشای BCD به ۷-بخشی + راننده نمایشگر)

• تعداد ورودی: ۴ ورودی

• تعداد خروجی: ۷ خروجی

• تکنولوژی: CMOS سری 4000 (با قابلیت ولتاژ بالا)

• ولتاژ تغذیه (Vcc یا VDD): ۳ تا ۱۸ ولت – محدوده بسیار وسیع برای پروژه‌های باتری‌خور و صنعتی

• نوع بسته‌بندی: DIP-16 (Through-Hole – مناسب برای بردبرد و لحاظ کاری)

• دمای کاری: -۵۵ تا ۱۲۵+ درجه سانتی‌گراد – رنج صنعتی و نظامی (گسترده بسیار خوب)

⚙️ مشخصات فنی کلیدی:

• تأخیر انتشار (Propagation Delay Time): ۴۲۰ نانوثانیه (معمولی) – متوسط در استاندارد CMOS اصلی (نه سریع اما برای نمایشگرها کافی است)

• قفل داخلی (Latch): داده ورودی روی خروجی قفل می‌شود؛ با فعال کردن «Latch Enable» می‌توان نمایشگر را بدون تغییر ورودی به‌روز کرد.

• ورودی Blanking (خاموش‌سازی): پایه‌ای برای خاموش کردن کامل نمایشگر بدون پاک کردن داده داخلی

• ورودی Lamp Test: برای تست کردن تمام بخش‌های نمایشگر به طور همزمان

• حفاظت در برابر ESD: استاندار برای قطعات CMOS

• مصرف توان: بسیار کم (چند میکرووات استاتیک) – ایده‌آل برای کار با باتری

💡 کاربردهای اصلی:

• نمایش اعداد دهدهی روی نمایشگرهای ۷‑بخشی کاتد مشترک (LCD یا LED)

• پنل‌های نمایش دیجیتال در ولوم‌ترها، فرکانس‌شمارها، مولتی‌مترها

• سیستم‌های کنترل صنعتی و ابزار دقیق با تغذیه ۱۲ یا ۱۵ ولت

• پروژه‌های اتوماسیون و رباتیک با نیاز به نشان دادن دما، شمارنده، وضعیت

• تجهیزات نظامی و فضایی (به دلیل محدوده دمایی وسیع)

• مدارهای دیجیتال با منبع تغذیه غیر استاندارد (۳ تا ۱۸ ولت بدون نیاز به تنظیم اضافی)

✅ مزایا:

• محدوده تغذیه بسیار گسترده (۳ تا ۱۸ ولت): بدون نیاز به رگولاتور اضافی در بسیاری از پروژه‌ها

• دمای کاری فوق‌العاده (-۵۵ تا ۱۲۵ درجه): مناسب برای محیط‌های سخت صنعتی، خودرویی و نظامی

• خروجی جریان کافی (۲۵ میلی‌آمپر): راه‌اندازی مستقیم LEDهای ۷‑بخشی بدون ترانزیستور یا درایور اضافی

• قفل داخلی: کاهش اشغال پایه‌های میکروکنترلر و جلوگیری از سوسو زدن نمایشگر

• مصرف بسیار کم استاتیک: ایده‌آل برای دستگاه‌های باتری‌خور و قابل حمل

• پکیج DIP-16: امکان استفاده روی بردبرد و تعمیر آسان

• سازگاری با سطح منطقی TTL در ولتاژ ۵ ولت (با توجه به CMOS بودن، می‌تواند از TTL تغذیه بگیرد)

🎯 جمع‌بندی:
CD4511BE یک Decoder/Driver BCD به ۷-بخشی از خانواده CMOS سری 4000 ساخت Texas Instruments است که با ولتاژ تغذیه ۳ تا ۱۸ ولت و دمای کاری گسترده -۵۵ تا +۱۲۵ درجه، گزینه‌ای عالی برای نمایش ارقام دهدهی در محیط‌های صنعتی، نظامی و پروژه‌های عمومی محسوب می‌شود. تأخیر ۴۲۰ نانوثانیه آن برای کاربردهای نمایشگر سرعت مناسبی دارد و وجود قفل داخلی، تست لامپ و قابلیت خاموش‌سازی، آن را به یک راه‌حل کامل برای راه‌اندازی نمایشگرهای ۷‑بخشی کاتد مشترک تبدیل کرده است. این قطعه با پکیج DIP‑16 و پایه‌های Through‑Hole، هم برای نمونه‌سازی روی بردبرد و هم برای تولید انبوه، انتخابی مطمئن و پرکاربرد است.
