HD74LS158P از خانواده آی سی انکودر و دیکودر و مالتی پلکسر میباشد. ویژگیهای فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

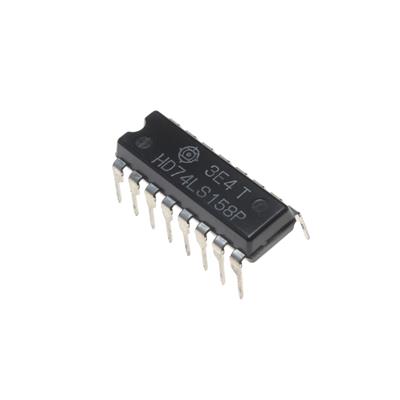

HD74LS158P
یک آیسی منطقی از خانواده محبوب Low-Power Schottky (سری 74LS) است که توسط شرکت Hitachi Semiconductor تولید شده است. این قطعه در پکیج DIP-16 ارائه میشود و شامل چهار عدد مالتیپلکسر (Multiplexer) مستقل ۲ به ۱ با خروجیهای معکوسکننده (Inverting) است که برای انتخاب و هدایت دادهها در سیستمهای دیجیتال با توازن بهینه بین سرعت و مصرف توان طراحی شده است.
🧩 مشخصات کلی:
- نوع: مالتیپلکسر چهارگانه (Quad 2-to-1 Multiplexer)
- تعداد بیت: ۴ بیت (چهار واحد مجزا در یک بسته)
- تعداد ورودی: ۲ ورودی
- تعداد خروجی: ۱ خروجی
- ولتاژ تغذیه (Vcc): ۴.۷۵ تا ۵.۲۵ ولت
- نوع نصب: Through-Hole
- پکیج: DIP-16
- برند: Hitachi Semiconductor
⚙️ مشخصات فنی کلیدی:
- تأخیر انتشار (Propagation Delay Time): ۱۴ نانوثانیه (۱۴ ns) – عملکردی سریع و پایدار برای اکثر کاربردهای منطقی دیجیتال.
- منطق خروجی: معکوسکننده (Inverting)؛ این قطعه نسخه معکوسکننده مدل 74LS157 محسوب میشود.
- فناوری ساخت: Low-Power Schottky (LS) – مصرف توان بسیار کمتر نسبت به سریهای استاندارد و Schottky، با حفظ سرعت مناسب.
- محدوده دمای کاری: ۰ تا ۷۰+ درجه سانتیگراد.
- ورودی فعالساز (Strobe/Enable): دارای یک پایه کنترلی مشترک که در صورت غیرفعال بودن، تمام خروجیها را در سطح منطقی معینی (High) نگه میدارد.
💡 کاربردهای اصلی:
- انتخابگر داده (Data Selector): انتخاب بین دو باس ۴ بیتی مختلف.
- تولید توابع منطقی: پیادهسازی مستقیم توابع بولین معکوس در بردهای کنترلی.
- مسیریابی سیگنال (Signal Routing): هدایت دادهها در مسیرهای منطقی با نیاز به نقیضسازی.
- مالتیپلکس کردن حافظه: انتخاب آدرسهای سطر و ستون در سیستمهای حافظه قدیمی.
- واسطهای دیجیتال: استفاده در مدارهایی که نیاز به کاهش تعداد گیتهای NOT مجزا دارند.
✅ مزایا:
- مصرف توان پایین: ایدهآل برای بردهایی که با محدودیت جریان یا حرارت مواجه هستند.
- طراحی فشرده: ادغام چهار مالتیپلکسر و چهار گیت معکوسکننده در یک آیسی DIP-16.
- کاهش تعداد قطعات: به دلیل خروجی معکوس، نیاز به استفاده از آیسیهای اینورتر (مانند 74LS04) در بسیاری از طراحیها حذف میشود.
- سازگاری گسترده: قابلیت اتصال مستقیم به سایر اعضای خانواده TTL و سیستمهای میکروکنترلری.
- پایداری بالا: تولید شده با استانداردهای کیفی هیتاچی برای طول عمر طولانی در شرایط کاری استاندارد.
🎯 جمعبندی:
HD74LS158P یک راهکار هوشمندانه برای طراحانی است که به دنبال بهینهسازی فضای برد و کاهش مصرف انرژی هستند. این آیسی با تأخیر ۱۴ نانوثانیه، تعادل بسیار خوبی میان سرعت سوئیچینگ و مصرف جریان ایجاد کرده است. ویژگی بارز آن، خروجیهای معکوسکننده است که باعث میشود فرآیند انتخاب داده و نقیضسازی منطقی به صورت همزمان و در یک مرحله انجام شود. این قطعه برای پروژههای آموزشی، صنعتی و سیستمهای کنترل کلاسیک که نیاز به دقت و پایداری دارند، انتخابی مطمئن و اقتصادی است.
| Features | انتخاب ویژگی | |
|---|---|---|
| Number of Bits | 4 bit | |
| Number of Input | 2 Input | |
| Function | Multiplexer | |
| Number of Output | 1 Output | |
| Propagation Delay Time | 14 ns | |
| Mounting Style | Through Hole | |
| Supply Voltage (Min) | 4.75 V | |
| Supply Voltage (Max) | 5.25 V | |
| Minimum Operating Temperature | 0 °C | |
| Maximum Operating Temperature | +70 °C | |
| Brand | Hitachi Semiconductor | |
| Package | DIP-16 | |
