SN74HC138N

SN74HC138N

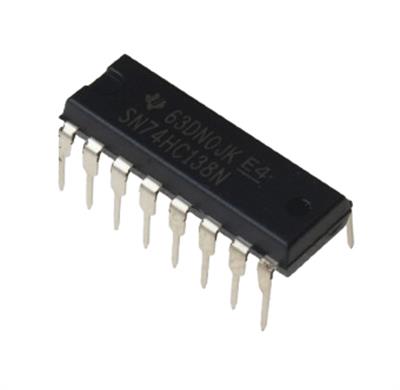

یک آیسی منطقی از خانواده 74HC (High-Speed CMOS) است که توسط Texas Instruments تولید شده است. این قطعه در پکیج DIP-16 (Dual In-line Package با ۱۶ پایه) عرضه می‌شود و یک دیکودر ۳ به ۸ (3-to-8 Line Decoder) / دیمالتی‌پلکسر با خروجی‌های فعال در سطح پایین است که برای انتخاب یک خروجی از بین هشت خروجی بر اساس سه ورودی آدرس و پایه‌های فعال‌ساز طراحی شده است.

🧩 مشخصات کلی:

• نوع: دیکودر ۳ به ۸ / دیمالتی‌پلکسر (3-to-8 Decoder/Demultiplexer) از خانواده High-Speed CMOS

• تعداد ورودی انتخاب: ۳ ورودی

• تعداد خروجی: ۸ خروجی

• تکنولوژی: High-Speed CMOS (74HC) با سرعت بالا و مصرف توان کم

• ولتاژ تغذیه (Vcc): ۲ تا ۶ ولت

• نوع بسته‌بندی: DIP-16 (Through-Hole)

• دمای کاری: -۴۰ تا +۸۵ درجه سانتی‌گراد (صنعتی)

⚙️ مشخصات فنی کلیدی:

• تأخیر انتشار (Propagation Delay Time): ۴۵ نانوثانیه (معمولی در ۵ ولت) – سریع برای اکثر کاربردهای دیجیتال

• ولتاژ تغذیه: گستره وسیع ۲ تا ۶ ولت، عملکرد ایده آل در ۵ ولت و ۳.۳ ولت

• ورودی‌های فعال‌ساز: دارای سه پایه Enable (دو Active-Low و یک Active-High) برای تسهیل آبشارسازی و دیکدینگ پیچیده‌تر

💡 کاربردهای اصلی:

• دیکد کردن آدرس‌ها در سیستم‌های حافظه و ریزپردازنده‌ها برای انتخاب بانک یا تراشه

• دیمالتی‌پلکس کردن یک سیگنال داده بین ۸ مقصد

• پیاده‌سازی توابع منطقی ترکیبی با استفاده از خروجی‌های فعال Low

• راه‌اندازی نمایشگرهای LED یا بارهای دیگر از طریق یک کد ۳ بیتی

• انتخاب قطعه در مدارهای دارای Chip Select

• تولید سیگنال‌های کنترل زمان‌بندی و توالی با استفاده از شمارنده‌ها و دیکودر

✅ مزایا:

• دامنه ولتاژ گسترده (۲-۶ ولت): سازگار با سیستم‌های ۳.۳ ولت و ۵ ولت

• سرعت خوب (۴۵ ns): مناسب برای طراحی‌های با فرکانس متوسط

• سه پایه Enable: انعطاف‌پذیری بالا در آبشارسازی، امکان ساخت دیکودر ۴ به ۱۶ با دو IC

• خروجی‌های فعال Low: استاندارد رایج برای فعال‌سازی حافظه‌ها و پریفرال‌ها

• مصرف توان بسیار کم: ایده آل برای محصولات باطری‌خور و حساس به گرما

• بازه دمایی صنعتی (۴۰- تا ۸۵+): عملکرد قابل اطمینان در محیط‌های سخت

• پکیج DIP-16: نصب و تعویض آسان، محبوب در نمونه‌سازی و آموزش

• محصول TI: کیفیت بالا و در دسترس بودن گسترده

🎯 جمع‌بندی:
SN74HC138N یک دیکودر/دیمالتی‌پلکسر ۳ به ۸ از خانواده پرسرعت CMOS است که با دریافت یک کد ۳ بیتی، یکی از هشت خروجی را (در سطح Low) فعال می‌کند. این قطعه با سه پایه Enable، گزینه‌ای عالی برای آبشارسازی، دیکدینگ آدرس و پیاده‌سازی توابع منطقی در طراحی‌های دیجیتال است. ولتاژ کاری ۲ تا ۶ ولت، تأخیر ۴۵ نانوثانیه و دمای صنعتی -۴۰ تا +۸۵ درجه، آن را به یکی از محبوب‌ترین دیکودرها برای نمونه‌سازی، سیستم‌های نهفته و تولیدات تجاری تبدیل کرده است. SN74HC138N در پکیج DIP-16، راه‌حلی کم‌مصرف، سریع و قابل اعتماد برای مسائل انتخاب خط و دیمالتی‌پلکسینگ به‌شمار می‌آید.
