SN74HC574N

SN74HC574N

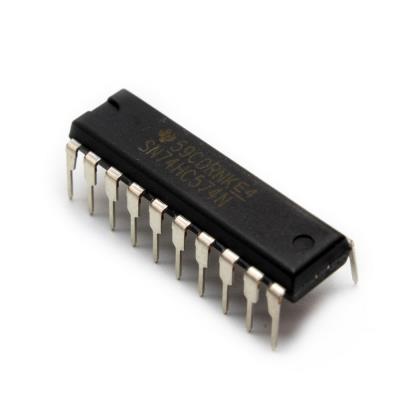

یک آیسی منطقی از خانواده 74HC (High-Speed CMOS) است که توسط Texas Instruments تولید شده است. این قطعه در پکیج DIP-20 (Dual In-line Package با ۲۰ پایه) برای نصب Through-Hole عرضه می‌شود و یک رجیستر ۸ بیتی D-Type با خروجی‌های سه‌حالته (3-State) و غیرمعکوس‌کننده (Tri-State Octal) است. این آیسی برای بافرینگ، ذخیره‌سازی و هدایت داده‌ها روی باس‌های دیجیتال اشتراکی در سیستم‌های نهفته و صنعتی با مصرف توان بسیار کم و مصونیت نویز بالا طراحی شده است.

🧩 مشخصات کلی:

• نوع: Octal D-Type Flip-Flop با خروجی سه‌حالته غیرمعکوس (Tri-State Octal D Flip-Flop) از خانواده High-Speed CMOS (74HC)

• تعداد فلیپ‌فلاپ‌ها: ۸ فلیپ‌فلاپ مستقل که با یک کلاک مشترک و یک Output Enable مشترک کار می‌کنند

• نوع خروجی: 3-State (سه‌حالته)

• ورودی‌ها: CMOS — با امپدانس ورودی بسیار بالا و سازگار با سطوح منطقی CMOS و همچنین TTL (در تغذیه ۵ ولت)

• تکنولوژی: High-Speed CMOS — مصرف توان ناچیز، سرعت مناسب، مصونیت نویز عالی

• ولتاژ تغذیه (Vcc): ۲ تا ۶ ولت — انعطاف‌پذیری کامل در طراحی‌های ۳.۳ و ۵ ولت

• نوع بسته‌بندی: DIP-20 (Through-Hole، ۲۰ پایه استاندارد)

• دمای کاری: -۴۰ تا +۸۵ درجه سانتی‌گراد (صنعتی)

• برند: Texas Instruments — استاندارد طلایی در منطق CMOS

💡 کاربردهای اصلی:

• رجیسترهای موقت و بافرینگ داده‌ها روی باس‌های ۸ بیتی اشتراکی در میکروکنترلرها و ریزپردازنده‌ها

• اینترفیس بین واحدهای پردازشی و گذرگاه‌های داده با قابلیت قطع اتصال (3-State)

• ذخیره‌سازی و هم‌زمان‌سازی اطلاعات وضعیت، فرمان یا آدرس در سیستم‌های کنترل صنعتی

• پیاده‌سازی شیفت‌رجیسترها و مدارات نمونه‌برداری در سیستم‌های مخابراتی و اندازه‌گیری

• سیستم‌های باطری‌خور و قابل حمل به دلیل مصرف توان بسیار کم CMOS

• کاربردهای عمومی که به یک رجیستر ۸ بیتی غیرمعکوس با خروجی سه‌حالته نیاز دارند

✅ مزایا:

• ۸ فلیپ‌فلاپ با خروجی سه‌حالته در یک پکیج DIP-20: صرفه‌جویی در فضا و کاهش قطعات

• محدوده ولتاژ گسترده (۲-۶ ولت): سازگار با هر دو منطق ۳.۳ و ۵ ولت

• مصرف توان فوق‌العاده کم: ایده آل برای مدارهای باطری‌خور و طراحی‌های سبز

• بازه دمایی صنعتی (-۴۰ تا ۸۵+): عملکرد مطمئن در شرایط سخت محیطی

• خروجی‌های 3-State غیرمعکوس: اتصال مستقیم به باس‌های اشتراکی بدون بافر اضافی

• ورودی‌های CMOS با مصونیت نویز بالا: پایدار در محیط‌های نویزی صنعتی

• پکیج DIP-20: نصب و لحیم‌کاری آسان، محبوب در نمونه‌سازی و تعمیرات

• برند Texas Instruments: کیفیت تضمین‌شده، مستندات کامل و پشتیبانی جهانی

🎯 جمع‌بندی:
SN74HC574N یک رجیستر ۸ بیتی D-Type غیرمعکوس با خروجی سه‌حالته از خانواده CMOS پرسرعت (74HC) ساخت Texas Instruments است. با ۸ فلیپ‌فلاپ لبه‌بالارونده، ولتاژ کاری ۲ تا ۶ ولت، بازه دمایی صنعتی ۴۰- تا ۸۵+ درجه و تأخیر معمولی حدود ۲۰ نانوثانیه (در ۵ ولت)، این آیسی یک راه‌حل کم‌مصرف، منعطف و بسیار مقاوم برای بافرینگ و ذخیره‌سازی داده‌ها روی باس‌های اشتراکی در انواع سیستم‌های نهفته و صنعتی است. SN74HC574N با ارائه خروجی‌های سه‌حالته غیرمعکوس، گزینه‌ای استاندارد و بی‌نهایت قابل اعتماد برای مهندسانی است که به یک رجیستر ۸ بیتی همه‌کاره و کم‌مصرف نیاز دارند.
