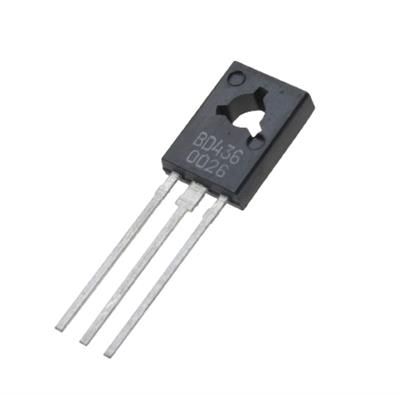

BD436

BD436
یک ترانزیستور دو قطبی (BJT) از نوع PNP است که توسط Philips Semiconductor تولید شده است. این قطعه در پکیج TO-126 ارائه می‌گردد و یک ترانزیستور توان (Power) با جریان بالا محسوب می‌شود که برای کاربردهای خطی و سوییچینگ جریان سنگین طراحی شده است.

🧩 مشخصات کلی:

• نوع: ترانزیستور دو قطبی (BJT)

• قطبیت: PNP

• جریان کلکتور پیوسته (Ic): -4A

• اتلاف توان (Pd): 36W

• نوع بسته‌بندی: TO-126 (Through-Hole، با صفحه فلزی برای نصب هیت‌سینگ بزرگ)

• تعداد کانال: 1

⚙️ مشخصات فنی کلیدی:

• حداکثر جریان کلکتور (Ic): -4A

• حداکثر توان قابل تحمل (Pd): 36W

• فرکانس قطع (fT): 3MHz (پاسخ فرکانسی محدود، مناسب برای کاربردهای صوتی و سوییچینگ کم‌سرعت)

• دامنه دمای عملیاتی پیوند: -40°C تا +85°C (دامنه محدودتر نسبت به سری‌های صنعتی)

💡 کاربردهای اصلی:

• مرحله خروجی (Output Stage) تقویت‌کننده‌های صوتی پرقدرت (High-Power Audio Amplifiers) کلاس AB و B، به‌عنوان جفت مکمل BD435 (NPN).

• رگولاتورهای خطی (Linear Regulators) و استابلایزرهای ولتاژ در جریان‌های بسیار بالا (تا 4 آمپر).

• کنترلرهای شارژ باتری سنگین.

• سوییچینگ بارهای القایی سنگین مانند موتورهای DC بزرگ، سلونوئیدها و لامپ‌های پرقدرت.

• درایور (Driver) صنعتی برای بارهای با جریان بالا.

✅ مزایا:

• جریان کلکتور بسیار بالا (4A): قابلیت کنترل مستقیم بارهای سنگین صنعتی و صوتی.

• توان تحمل بالا (36W): با هیت‌سینگ مناسب، امکان مدیریت توان زیادی را فراهم می‌کند.

• پکیج TO-126: (اگرچه برای این توان، اغلب TO-220 ترجیح داده می‌شود) امکان نصب هیت‌سینگ بزرگ را میسر می‌سازد.

• جفت مکمل قدرتمند: همراه با BD435 برای طراحی مدارهای پوش-پول متقارن با توان خروجی بالا.

🎯 جمع‌بندی:
BD436 یک ترانزیستور PNP توان‌افزای سنگین با تأکید اصلی بر قابلیت تحمل جریان بالا (4A) است. این قطعه برای کاربردهای خطی و سوییچینگ که در اولویت اول، جریان خروجی بالا (نه سرعت بالا) باشد طراحی شده است. مدیریت حرارتی، چالش اصلی و تعیین‌کننده در استفاده از این قطعه است. BD436 در کنار جفت مکمل خود (BD435) در آمپلی‌فایرهای صوتی پرقدرت قدیمی‌تر و منابع تغذیه خطی جریان بالا یافت می‌شود. برای کاربردهای مدرن‌تر، اغلب از ترانزیستورهای Darlington یا MOSFET‌های P-کانال با مدیریت حرارتی ساده‌تر استفاده می‌شود.
