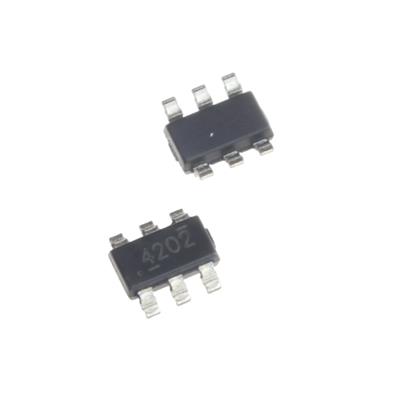

TPS54202DDCR

نام کارخانه‌ای:
TPS54202DDCR
مارکینگ:
4202
پکیج:
SOT-23-6 SC-74
بسته‌بندی:
Tape & Reel - 3,000 عدد
دیتاشیت:
روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

مشخصات TPS54202DDCR

TPS54202DDCR از خانواده رگولاتور سوئیچینگ می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Texas Instruments
  • پکیج SOT-23-6
  • نوع نصب روی برد SMD
  • حداکثر دمای عملیاتی +125 درجه سانتیگراد
  • تعداد خروجی 1 خروجی
  • حداکثر ولتاژ ورودی 28 ولت
  • حداقل ولتاژ ورودی 4.5 ولت
  • جریان خروجی 2 آمپر
  • توپولوژی Buck
  • حداکثر ولتاژ خروجی 28 ولت
  • کارکرد Step-Down
  • حداقل دمای عملیاتی -40 درجه سانتیگراد
  • حداقل ولتاژ خروجی -100 میلی ولت

 TPS54202DDCR

یک رگولاتور سوئیچینگ کاهنده (Buck) مجتمع با یکپارچه‌سازی کامل و پکیج فوق‌فشرده. این قطعه یک راه‌حل انقلابی از Texas Instruments است که یک منبع تغذیه سوئیچینگ کامل 2A را در کوچک‌ترین پکیج استاندارد (SOT-23) جای داده است. آی سی TPS54202DDCR با حذف تمام قطعات کلیدی خارجی (به جز سلف و خازن)، طراحی را به ساده‌ترین حالت ممکن می‌رساند.

🧩 مشخصات کلی:

  • نوع: رگولاتور سوئیچینگ کاهنده قابل تنظیم (Adjustable Buck Switching Regulator)

  • یکپارچه‌سازی کامل: هر دو سوئیچ قدرت (High-side و Low-side MOSFETs) با Rds(on) پایین داخل آی سی هستند. نیاز به دیود شاتکی خارجی ندارد. حلقه جبران‌سازی نیز داخلی است.

  • قطعات جانبی حداقلی: تنها نیاز به یک سلف، دو خازن ورودی/خروجی و دو مقاومت فیدبک دارد.

💡 کاربردهای اصلی:

  • سیستم‌های فشرده و با تراکم بالا: تجهیزات شبکه، اینترنت اشیا (IoT)، محصولات مصرفی پیشرفته و بردهای FPGA/پردازنده.

  • تجهیزات قابل حمل (Portable) و باتری‌خور: که فضای برد و کارایی در بارهای جزئی حیاتی است.

  • منبع تغذیه برای پردازنده‌ها، هسته‌های FPGA، حافظه‌ها و سنسورها در طراحی‌های مدرن.

  • کاهش ولتاژ 12V یا 24V صنعتی به سطوح منطقی پایین در فضای بسیار محدود.

  • هر کاربرد عمومی که نیاز به یک رگولاتور سوئیچینگ کارآمد، قابل تنظیم و فوق‌فشرده دارد.

✅ مزایا:

  • فوت‌پرینت بی‌نظیر و کوچک: کل مدار منبع تغذیه 2A می‌تواند در مساحتی کمتر از 1 سانت‌متر مربع پیاده‌سازی شود.

  • سادگی طراحی استثنایی: طراحی نهایی از نظر پیچیدگی قابل مقایسه با یک رگولاتور خطی 3 پایه است، اما با کارایی سوئیچینگ.

  • راندمان بالا در محدوده وسیع بار: معماری سنکرون حتی در بارهای بسیار سبک نیز راندمان خوبی حفظ می‌کند.

  • قابلیت اطمینان بالا: با حذف قطعات حساس خارجی (دیود)، قابلیت اطمینان کلی سیستم افزایش می‌یابد.

  • خروجی قابل تنظیم پایین (از 0.8V): پشتیبانی کامل از پردازنده‌های مدرن با ولتاژ هسته پایین.

🎯 جمع‌بندی:
آی سی رگولاتور سوئیچینگ TPS54202DDCR در پکیج SOT-23-6، یک شاهکار مینیاتوری‌سازی و یکپارچه‌سازی است که مرزهای طراحی منابع تغذیه را جابجا کرده است. این قطعه توان 2A، کارایی سنکرون و انعطاف‌پذیری کامل را در کوچک‌ترین پکیج قابل تصور ارائه می‌دهد. انتخاب آن برای طراحی‌های مدرن، فشرده و با کارایی بالا که در آنها هر میلی‌متر مربع از PCB ارزشمند است، یک انتخاب برتر، هوشمندانه و تقریباً اجباری محسوب می‌شود. این آی سی ثابت می‌کند که قدرت و پیچیدگی می‌توانند در مقیاسی میکروسکوپی گنجانده شوند. موفقیت در استفاده از آن مستلزم رعایت دقیق اصول طراحی PCB برای فرکانس بالا و مدیریت حرارتی است.



Features انتخاب ویژگی
Output Current 2 A ≤ = ≥
Number of Output 1 Output ≤ = ≥
Output Voltage (Max) 28 V ≤ = ≥
Function Step-Down
Output Voltage (Min) -100 mV ≤ = ≥
Input Voltage MIN 4.5 V ≤ = ≥
Input Voltage MAX 28 V ≤ = ≥
Topology Buck
Mounting Style SMD
Minimum Operating Temperature -40 °C ≤ = ≥
Maximum Operating Temperature +125 °C ≤ = ≥
Brand Texas Instruments
Package SOT-23-6
