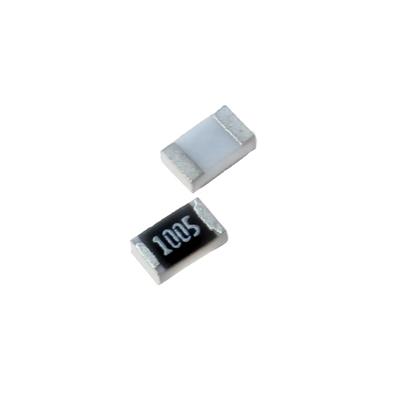

RESISTOR 10MOHMS 0805 1% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD است. این قطعه در پکیج استاندارد و پرکاربرد 0805 ارائه می‌شود و برای کاربردهای نیمه‌دقیق در مدارهای الکترونیکی که به مقدار مقاومت فوق‌العاده بالا (10 مگااهم)، دقت بهبودیافته و تحمل ولتاژ بالا نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 10 مگااهم (10,000,000 Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 125mW (0.125W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 10MΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقسم‌های ولتاژ (Voltage Dividers) بسیار دقیق برای نظارت بر ولتاژهای بالا در تجهیزات آزمایشگاهی، منابع تغذیه دقیق و سیستم‌های اندازه‌گیری.

• مقاومت‌های فیدبک (Feedback Resistors) با مقدار بالا در تقویت‌کننده‌های عملیاتی پیکربندی شده به عنوان مدارهای یکپارچه‌کننده (Integrators) یا برای بهره‌های بسیار بالا.

• مدارهای زمان‌بند (RC Timing Circuits) با ثابت زمانی فوق‌العاده طولانی و تکرارپذیر در تایمرهای دقیق، اسیلاتورهای فرکانس بسیار پایین و مدارهای تأخیر.

• مقاومت‌های Pull-up / Pull-down با امپدانس فوق‌باز برای ورودی‌های با امپدانس فوق‌العاده بالا (مانند پایه‌های ADC، ورودی‌های مقایسه‌گر).

• مقاومت‌های بار (Load Resistors) با جریان کشی ناچیز در مدارهای تست و کالیبراسیون ولتاژ بالا.

• کاربردهای تخصصی در الکترومترها، مدارهای حس‌گر حساس و تجهیزات پزشکی.

✅ مزایا:

• پکیج 0805: اندازه متداول و مناسب برای نصب دستی، با فاصله ایمن‌تر نسبت به پکیج‌های کوچک‌تر.

• دقت بالا (1%): دقت قابل توجه برای یک مقاومت با مقدار بسیار بالا، امکان طراحی مدارهای دقیق و قابل اطمینان را فراهم می‌کند.

• ولتاژ کاری بالا (150V): قابلیت کار در مدارهای با پتانسیل الکتریکی بالا را با ایمنی مناسب فراهم می‌کند.

• TCR بهبودیافته (±100ppm/°C): پایداری دمایی نسبتاً خوب برای چنین مقدار مقاومت بالایی.

• دامنه دمایی وسیع: امکان استفاده در محیط‌های عملیاتی چالش‌برانگیز.

🎯 جمع‌بندی:
این مقاومت 10 مگااهم در پکیج 0805 با دقت 1%، یک قطعه تخصصی و چالش‌برانگیز برای کاربردهای بسیار خاص است. دقت 1% و TCR خوب آن برای طراحی‌های دقیق با امپدانس فوق‌باز جذاب است. با این حال، چالش‌های عمده مربوط به آلودگی، اثرات پارازیتی غالبه و نویزپذیری، استفاده عملی از آن را بسیار محدود و مستلزم طراحی، ساخت و تمیزکاری PCB با دقت استثنایی می‌کند. این قطعه به هیچ وجه برای کاربردهای عمومی یا محیط‌های غیرایده‌آل توصیه نمی‌شود. تنها در کاربردهای DC خاص مانند برخی مدارهای یکپارچه‌ساز دقیق، مقسم‌های ولتاژ استاتیک یا مدارهای تست نشتی، و با رعایت تمامی ملاحظات فوق ممکن است مورد استفاده قرار گیرد. در بسیاری از موارد، بازنگری در طراحی مدار برای اجتناب از نیاز به چنین مقدار مقاومت بالایی، راه حل بهتری است.
