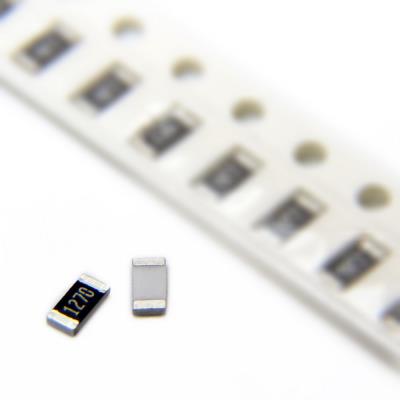

RESISTOR 127OHMS 1206 1% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD است. این قطعه در پکیج استاندارد و پرکاربرد 1206 ارائه می‌شود و برای کاربردهای نیمه‌دقیق در مدارهای الکترونیکی که به یک مقدار مقاومت غیراستاندارد (127 اهم)، دقت بالا، توان نسبتاً خوب و تحمل ولتاژ بالا نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 127 اهم (Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 250mW (0.25W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 127Ω

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری: 200VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های حسگر جریان (Current Sense) دقیق با افت ولتاژ کم در مدارهای تغذیه، درایورهای موتور و کنترل توان.

• مقسم‌های ولتاژ (Voltage Dividers) دقیق در مدارهای اندازه‌گیری، سنسورها و مدارهای مرجع آنالوگ.

• مقاومت‌های محدودکننده جریان (Current Limiting) با قابلیت تنظیم دقیق برای بارهای حساس یا LEDها.

• مقاومت‌های فیدبک (Feedback Resistors) در منابع تغذیه خطی و سوئیچینگ، تقویت‌کننده‌های جریان و مدارهای کنترلی.

• مقاومت‌های ترمیناسیون (Termination) و تطبیق امپدانس در خطوط انتقال با امپدانس مشخصه غیرمتداول.

• کاربردهای خاص در مدارهای آنالوگ دقیق، تجهیزات تست و اندازه‌گیری، و سیستم‌های صنعتی که به مقدار مقاومتی خارج از سری E24 استاندارد نیاز دارند.

✅ مزایا:

• پکیج 1206: اندازه متداول و مناسب برای نصب و تعمیر دستی، با قابلیت اتلاف حرارت خوب.

• دقت بالا (1%): امکان طراحی مدارهای دقیق و قابل تکرار را فراهم می‌کند.

• مقدار مقاومت خاص (127Ω): پوشش دهنده نیازهای طراحی‌هایی که به مقادیر دقیق و غیرمتداول (غیر از مضرب‌های استاندارد) نیاز دارند.

• ولتاژ کاری بالا (200V): ایمنی و حاشیه کاری عالی برای کار در مدارهای با ولتاژهای مختلف.

• توان 250mW: ظرفیت توانی خوب برای کاربردهای با جریان متوسط (حداکثر جریان مجاز: ~44mA).

• TCR خوب (±100ppm/°C): پایداری دمایی مناسب برای اکثر کاربردهای صنعتی.

🎯 جمع‌بندی:
این مقاومت 127 اهم در پکیج 1206 با دقت 1%، یک قطعه نیمه‌تخصصی و دقیق برای کاربردهای خاصی است که به مقدار مقاومت غیرمتداول اما دقیق نیاز دارند. ترکیب دقت 1%، توان مناسب، ولتاژ کاری بالا و پکیج استاندارد، آن را برای حس جریان دقیق با محدوده جریان متوسط-پایین، مقسم ولتاژهای خاص و کاربردهای صنعتی دقیق مناسب می‌سازد. با این حال، طراح باید محدودیت جریان (حدود 44mA) و در دسترس بودن آن را در نظر بگیرد. اگر مقدار دقیق 127Ω برای عملکرد مدار حیاتی نباشد، استفاده از یک مقدار استاندارد نزدیک (مانند 120Ω یا 130Ω) ممکن است گزینه مقرون‌به‌صرفه‌تر و در دسترس‌تری باشد. این مقاومت یک انتخاب ایده‌آل برای بهینه‌سازی طراحی‌های خاص است.
