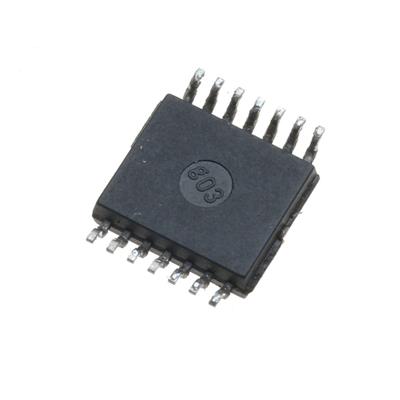

NJM324V

NJM324V

یک تقویت‌کننده عملیاتی چهارتایی (Quad) بسیار معروف و اقتصادی که به طور خاص برای کار با منبع تغذیه تکی طراحی شده است. این قطعه با بهره‌برداری از تکنولوژی بایپولار، تعادل خوبی بین عملکرد، مصرف توان و هزینه ارائه می‌دهد و یکی از پراستفاده‌ترین آپ‌امپ‌ها در الکترونیک عمومی است.

🧩 مشخصات کلی:

• نوع: آیسی تقویت‌کننده عملیاتی (Op-Amp)

• پیکربندی: چهارتایی (Quad - چهار آپ‌امپ مستقل در یک پکیج)

• پکیج: SSOP14

• فناوری ساخت: بایپولار (Bipolar)

• برند/سازنده: NJRC (New Japan Radio)

⚙️ مشخصات فنی کلیدی:

• ولتاژ تغذیه: +3V تا +32V (تک‌قطبی - Single Supply). امکان کار با منبع دوگانه (اسپلیت) نیز وجود دارد.

• جریان مصرف در حالت بی‌باری (Operating Current): 0.7mA (مقدار معمول) برای کل آیسی (چهار آپ‌امپ).

• ولتاژ آفست ورودی (Input Offset Voltage): 7mV (مقدار معمول)

• جریان بایاس ورودی (Input Bias Current): 20nA (مقدار معمول)

• بهره ولتاژ حلقه‌باز (Large-Signal Voltage Gain): 88dB (مقدار معمول)

• جریان خروجی (Output Current): توانایی تامین (Source) حدود 20mA و دریافت (Sink) حدود 10mA (مقادیر معمول).

• نرخ رد مشترک (CMRR) و نرخ رد تغذیه (PSRR): حدود 65dB (مقدار معمول).

• دمای عملیاتی: -40°C تا +85°C

💡 کاربردهای اصلی:

• تقویت سیگنال سنسورها در سیستم‌های تک‌قطبی (مانند سنسورهای دمایی، نوری، پتانسیومتر).

• مدارهای فیلتر فعال، جمع‌کننده و مقایسه‌گر (Comparator) در سیستم‌های میکروکنترلی و دیجیتال با منبع 5V یا 3.3V.

• ایجاد رابط (Interface) بین بخش‌های آنالوگ و دیجیتال بدون نیاز به منبع تغذیه منفی.

• مولدهای سیگنال (Waveform Generators) ساده مانند مربعی و مثلثی.

• مدارهای نظارت بر ولتاژ (Voltage Monitoring) و آشکارسازهای عبور از صفر (Zero-Crossing Detectors).

• استفاده گسترده در منبع تغذیه، لوازم خانگی، اسباب‌بازی، سیستم‌های کنترل صنعتی ساده و پروژه‌های آموزشی.

✅ مزایا:

• کار با تغذیه تکی (Single-Supply): بزرگ‌ترین مزیت - حذف نیاز به منبع تغذیه منفی.

• مصرف جریان بسیار پایین: ~0.7mA برای چهار آپ‌امپ، مناسب برای کاربردهای باتری‌خور.

• دامنه ورودی شامل زمین (Includes Ground in Input Range): امکان پردازش مستقیم سیگنال‌هایی که تا 0V پایین می‌آیند.

• قیمت بسیار پایین و در دسترس بودن فوق‌العاده.

• پکیج DIP: مناسب برای نمونه‌سازی و کارهای آموزشی.

• ولتاژ کاری گسترده (3V تا 32V): تطبیق‌پذیری بالا با سطوح ولتاژ مختلف.

🎯 جمع‌بندی:
NJM324 یک سوژه‌کار بی‌بدیل و انتخابی استاندارد برای تمامی کاربردهای عمومی آنالوگ با تغذیه تک‌قطبی است. این قطعه با حذف نیاز به منبع تغذیه منفی، طراحی مدار را ساده و مقرون‌به‌صرفه می‌کند. انتخاب آن برای پروژه‌های مبتنی بر منطق دیجیتال (5V/3.3V)، سیستم‌های باتری‌خور، کنترل صنعتی ساده و هر جایی که هزینه، قابلیت اطمینان و سادگی اولویت دارند، کاملاً منطقی و توصیه‌شده است. نقطه آغاز ایده‌آل برای ورود به دنیای طراحی آنالوگ با تغذیه تکی.
