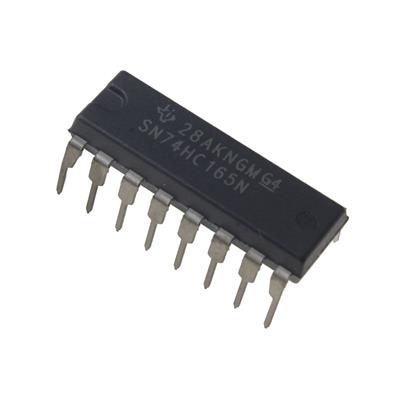

SN74HC165N
یک شیفت رجیستر 8 بیتی Parallel-Load / Serial-Out (PISO) از خانواده 74HC شرکت Texas Instruments است که برای تبدیل دادههای موازی به داده سریال طراحی شده است. این آیسی دارای 8 ورودی داده موازی بههمراه یک ورودی سریال (در مجموع 9 ورودی)، یک مدار داخلی و خروجیهای مکمل (Q و Q̅) است. این قطعه امکان بارگذاری همزمان دادههای موازی و سپس انتقال آنها بهصورت سریال را فراهم میکند و در مدارهای توسعه ورودی، میکروکنترلرها، سیستمهای دیجیتال و تجهیزات صنعتی کاربرد گستردهای دارد.
SN74HC165N دارای یک مدار داخلی (1 Circuit) با عرض داده 8 بیت است و از ولتاژ تغذیه 2 تا 6 ولت پشتیبانی میکند. این آیسی با فناوری CMOS پرسرعت (HC) ساخته شده و دارای زمان انتشار (Propagation Delay) حدود 26 تا 30 نانوثانیه (و حداکثر حدود 150 نانوثانیه بسته به شرایط کاری) است. این قطعه در پکیج DIP-16 با نصب Through Hole عرضه شده و در محدوده دمایی 40- تا 125+ درجه سانتیگراد عملکرد پایداری دارد.
💡 کاربردهای اصلی:
-
افزایش تعداد ورودیهای میکروکنترلر
-
تبدیل داده موازی به سریال
-
اسکن کلیدها و صفحهکلیدها (Keypad)
-
خواندن وضعیت کلیدها و سوئیچها
-
سیستمهای جمعآوری داده (Data Acquisition)
-
تجهیزات صنعتی و اتوماسیون
-
مدارهای دیجیتال و منطقی
-
سیستمهای مبتنی بر FPGA و CPLD
-
تجهیزات اندازهگیری
-
رابطهای سریال
✅ مزایا:
تبدیل موازی به سریال:
امکان دریافت همزمان 8 بیت داده و ارسال آنها از طریق تنها یک خط سریال، که باعث کاهش تعداد پایههای مورد نیاز میشود.
خروجی مکمل:
وجود خروجیهای Q و Q̅ انعطافپذیری بیشتری در طراحی مدار فراهم میکند.
سرعت بالا:
فناوری 74HC CMOS با زمان انتشار پایین (حدود 26 تا 30 نانوثانیه) عملکرد مناسبی در کاربردهای پرسرعت ارائه میدهد.
دامنه ولتاژ تغذیه گسترده:
قابلیت کار در بازه 2 تا 6 ولت، سازگاری با سیستمهای 3.3 ولت و 5 ولت را فراهم میکند.
مصرف توان پایین:
به دلیل استفاده از فناوری CMOS، مصرف توان بسیار کم بوده و برای تجهیزات قابل حمل و کممصرف مناسب است.
محدوده دمای کاری صنعتی:
عملکرد پایدار در دمای 40- تا 125+ درجه سانتیگراد، این قطعه را برای کاربردهای صنعتی مناسب میسازد.
🎯 جمعبندی:
SN74HC165N یک شیفت رجیستر 8 بیتی Parallel-Load / Serial-Out (PISO) از خانواده 74HC شرکت Texas Instruments است که دارای 1 مدار داخلی، 8 بیت داده، 9 ورودی (8 موازی + 1 سریال)، خروجیهای مکمل، ولتاژ تغذیه 2 تا 6 ولت، زمان انتشار 26 تا 30 نانوثانیه، پکیج DIP-16 و نصب Through Hole میباشد.
به دلیل سرعت بالا، مصرف توان پایین، قابلیت تبدیل داده موازی به سریال، خروجی مکمل، سازگاری با سیستمهای 3.3 و 5 ولت و عملکرد پایدار در محدوده دمای صنعتی، این آیسی گزینهای مناسب برای افزایش ورودی میکروکنترلرها، اسکن کلیدها، سیستمهای جمعآوری داده، تجهیزات صنعتی، مدارهای دیجیتال، FPGA، CPLD و انواع تجهیزات الکترونیکی محسوب میشود.
