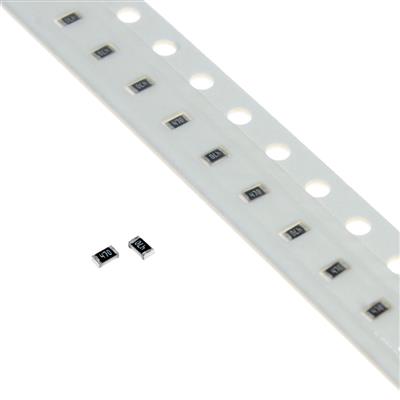

RESISTOR 47OHMS 0603 5% SMD
یک مقاومت ثابت (فیلم ضخیم) با مقدار کم از نوع SMD با اندازه بسیار کوچک است. این قطعه در پکیج فشرده 0603 ارائه می‌شود و برای کاربردهای عمومی در طراحی‌های الکترونیکی با چگالی بسیار بالا که به مقدار مقاومت کم (47 اهم) نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقاومت: 47 اهم (47 Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 100mW (0.1W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 47Ω

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری: 75VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±200ppm/°C (محدوده وسیع)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت محدودکننده جریان عمومی برای LEDهای SMD کوچک و کم‌مصرف در دستگاه‌های قابل حمل.

• مقاومت‌های Pull-up / Pull-down با مقدار کم در خطوط سیگنال دیجیتال برای پاسخ سریع‌تر.

• مقاومت‌های دامپینگ (Damping) یا ترمیناسیون در خطوط انتقال سیگنال برای کاهش بازتاب.

• مقاومت سنس جریان (Current Sense) غیردقیق برای تشخیص وضعیت کلی جریان (قطع/وصل) در مدارهای کم‌توان.

• مقاومت‌های فیدبک جریان در رگولاتورهای ساده یا مدارهای درایور.

• کاربردهای عمومی در دستگاه‌های الکترونیکی مصرفی فشرده مانند تلفن همراه، تبلت و گجت‌ها.

✅ مزایا:

• پکیج 0603: اندازه بسیار کوچک و متداول، امکان طراحی‌های فوق‌فشرده را فراهم می‌کند.

• توان 100mW: ظرفیت استاندارد برای این پکیج.

• ولتاژ کاری 75V: کافی برای کاربردهای ولتاژ پایین.

🎯 جمع‌بندی:
این مقاومت 47 اهم در پکیج 0603 با دقت 5%، یک قطعه پایه‌ای و کم‌هزینه برای کاربردهای عمومی و غیرحساس در طراحی‌های فوق‌فشرده است. استفاده اصلی آن در مدارهای محدودکننده جریان LEDهای کم‌جریان، ترمیناسیون خطوط یا Pull-upهای عمومی است. با این حال، به دلیل ترکیب تحمل پایین (5%)، ضریب دمایی بالا (200ppm/°C) و محدودیت توان، برای هرگونه کاربرد اندازه‌گیری، کنترل دقیق یا مدارهای آنالوگ حساس کاملاً نامناسب است. این قطعه یک راه‌حل اقتصادی برای پر کردن یک نیاز ساده در فضای کم است، نه یک جزء دقیق. برای کاربردهای نیازمند دقت یا پایداری، باید به سراغ مقاومت‌های با دقت 1% و TCR بهتر رفت.
