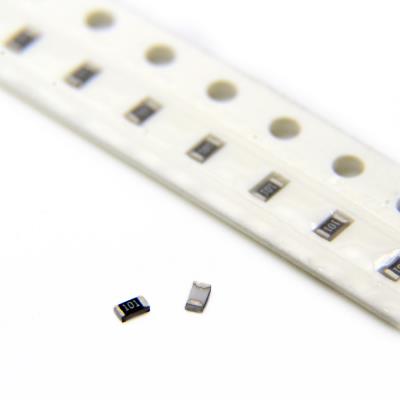

RESISTOR 100OHMS 0603 5% SMD
یک مقاومت ثابت (فیلم ضخیم) با مقدار کم از نوع SMD با اندازه بسیار کوچک است. این قطعه در پکیج فشرده 0603 ارائه می‌شود و یک مقدار پایه‌ای و پرکاربرد برای کاربردهای عمومی و غیردقیق در طراحی‌های الکترونیکی با چگالی بسیار بالا محسوب می‌شود.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 100 اهم (100 Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 100mW (0.1W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 100Ω

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری: 75VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±200ppm/°C (محدوده وسیع)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت محدودکننده جریان عمومی برای LEDهای SMD کم‌مصرف و کوچک در دستگاه‌های قابل حمل.

• مقاومت‌های Pull-up / Pull-down عمومی در خطوط سیگنال دیجیتال غیرحساس در میکروکنترلرها و مدارهای منطقی.

• مقاومت‌های دامپینگ (Damping) یا ترمیناسیون در خطوط انتقال سیگنال برای بهبود یکپارچگی سیگنال.

• مقاومت سنس جریان (Current Sense) غیردقیق و عمومی برای تشخیص وجود یا عدم وجود جریان (نه مقدار دقیق آن).

• کاربردهای عمومی در دستگاه‌های الکترونیکی مصرفی فشرده مانند تلفن همراه، تبلت، اسباب‌بازی‌های الکترونیکی و گجت‌های ارزان‌قیمت.

✅ مزایا:

• پکیج 0603: کوچک‌ترین اندازه عملی متداول، امکان حداکثر فشردگی در طراحی‌های مدرن را فراهم می‌کند.

• مقدار مقاومت پرکاربرد (100Ω): یک مقدار استاندارد و بسیار رایج.

• توان 100mW: ظرفیت استاندارد برای این پکیج.

• ولتاژ کاری 75V: برای تمام کاربردهای ولتاژ پایین معمول کافی است.

• قیمت فوق‌العاده پایین: یکی از ارزان‌ترین قطعات SMD موجود، ایده‌آل برای تولید انبوه.

🎯 جمع‌بندی:
این مقاومت 100 اهم در پکیج 0603 با دقت 5%، اساساً یک قطعه "پرکننده" کم‌هزینه و کم‌دقت برای کاربردهای عمومی و غیرحساس است. این قطعه برای مواقعی که فقط نیاز به وجود یک مقاومت با مقدار تقریبی است و دقت، پایداری دمایی یا توان بالا مورد نیاز نیست، طراحی شده است. استفاده از آن در مدارهای دیجیتال ساده، محدودکننده جریان LEDهای غیرحساس یا ترمیناسیون قابل قبول است. با این حال، هرگز نباید در مسیر سیگنال‌های آنالوگ حساس، مدارهای اندازه‌گیری یا هر جایی که عملکرد مدار به مقدار دقیق مقاومت وابسته است استفاده شود. این قطعه نماد اولویت هزینه و اندازه بر دقت و عملکرد است.
