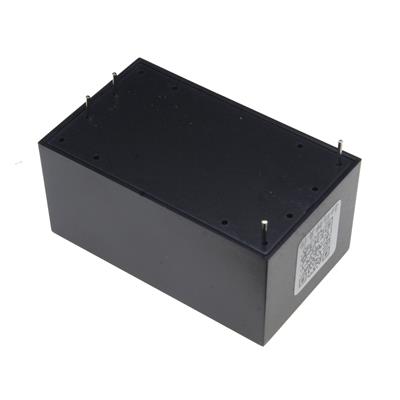

مبدل 220 ولت AC به 15 ولت DC با حداکثر جریان 1.3 آمپر

نام کارخانه‌ای:

HLK-20M15

پکیج:
Module
بسته‌بندی:
Bulk - 1 عدد
دیتاشیت:

روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه


HLK-20M15 یک ماژول منبع تغذیه سوئیچینگ (Switching Power Supply Module) کوچک و پرکاربرد است که توسط شرکت چینی Hi-Link (هایلانک) ساخته می‌شود.

این ماژول بسیار شبیه به مدل HLK-20M12 است که قبلاً توضیح دادم، با یک تفاوت کلیدی: ولتاژ خروجی.

1. معنی قسمت‌های مختلف نام قطعه (Part Number Breakdown):

  • HLK: نام سازنده (Hi-Link Electronics)

  • 20: توان خروجی ماژول، یعنی 20 وات

  • M: نشان‌دهنده نوع ماژولار (Modular) بودن

  • 15: ولتاژ خروجی منبع تغذیه، یعنی 15 ولت DC

خلاصه: HLK-20M15 = یک منبع تغذیه 20 واتی از هایلانک با خروجی 15 ولت DC.


2. مشخصات فنی کلیدی:

  • ورودی (Input):

    • ولتاژ: ~85 تا 265 ولت AC ( compatible با برق 110V و 220V)

    • فرکانس: 50/60 Hz

  • خروجی (Output):

    • ولتاژ: 15V DC (ثابت و regulated)

    • حداکثر جریان: از فرمول توان / ولتاژ محاسبه می‌شود:

      • 20W / 15V = ~1.33 Amps

    • بنابراین، این ماژول می‌تواند حداکثر 1.33 آمپر جریان تحویل دهد.

  • توان نامی: 20 وات

  • راندمان: معمولاً around 80%

  • ابعاد: بسیار فشرده (حدود 56mm x 45mm x 25mm - همیشه دیتاشیت را چک کنید)


3. مقایسه با مدل HLK-20M12:

مشخصات HLK-20M12 HLK-20M15
ولتاژ خروجی 12V DC 15V DC
حداکثر جریان ~1.66A ~1.33A
توان خروجی 20W 20W

نکته مهم: هر دو ماژول توان یکسانی (20W) دارند، اما به دلیل تفاوت در ولتاژ خروجی، جریان خروجی متفاوتی ارائه می‌دهند. این موضوع برای انتخاب منبع تغذیه مناسب برای مصرف کننده شما بسیار مهم است.


4. کاربردهای رایج:

این ماژول برای تغذیه دستگاه‌هایی که به ولتاژ 15V DC نیاز دارند ایده‌آل است. مثال‌ها:

  • تجهیزات صوتی (Audio Equipment): تقویت‌کننده‌های صوتی کوچک (Amplifiers)، میکسرها، پری‌امپ‌ها.

  • کنترل موتورها: تغذیه درایورهای استپر موتور یا سروو موتورهایی که با ولتاژ 15V کار می‌کنند.

  • سیستم های صنعتی: پاور ماژول برای PLC های کوچک، سنسورها و کنترلرهای خاص.

  • الکترونیک عمومی: هر پروژه یا برد الکترونیکی که به منبع 15V و جریان حداکثر 1.33A نیاز دارد.


5. نکات مهم برای استفاده:

  1. مطابقت ولتاژ: مطمئن شوید که دستگاه یا مدار شما به دقیقاً 15V نیاز دارد. استفاده از ولتاژ بالاتر (15V به جای 12V) می‌تواند به قطعات حساس آسیب بزند.

  2. محدودیت جریان: حداکثر جریان این ماژول 1.33A است. اگر مصرف کننده شما به جریان بیشتری نیاز دارد، باید از مدل قوی‌تر (مثلاً HLK-40M15 برای 40W) استفاده کنید، در غیر این صورت ماژول overload شده و ممکن است آسیب ببیند یا خاموش شود.

  3. خنک‌کاری: تحت بار کامل (20W) این ماژول گرم می‌شود. برای عمر طولانی‌تر، آن را در محلی با تهویه مناسب نصب کنید.

  4. حفاظت: مانند دیگر مدل‌های HLK، این ماژول نیز معمولاً دارای حفاظت در برابر اتصال کوتاه و اضافه بار است.

جمع‌بندی نهایی:
HLK-20M15 یک مبدل AC به DC کوچک و کارآمد است که برق شهری را به 15 ولت DC و حداکثر 1.33 آمپر تبدیل می‌کند. انتخاب این ماژول به ولتاژ مورد نیاز دستگاه مصرف کننده شما بستگی دارد.


مشخصات مبدل 220 ولت AC به 15 ولت DC با حداکثر جریان 1.3 آمپر

مبدل 220 ولت AC به 15 ولت DC با حداکثر جریان 1.3 آمپر از خانواده ماژول تغذیه AC به DC می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Hi-Link Electronic Technology
  • پکیج Module
  • توان خروجی 20 وات
  • ولتاژ خروجی 15 ولت
  • نوع نصب روی برد Through Hole
  • حداکثر ولتاژ ورودی 265 ولت
  • حداقل ولتاژ ورودی 90 ولت
  • جریان خروجی 1333 میلی آمپر


Features انتخاب ویژگی
Output Voltage 15 V =
Output Current 1333 mA =
Output Power 20 W =
Input Voltage MIN 90 V =
Input Voltage MAX 265 V =
Mounting Style Through Hole
Brand Hi-Link Electronic Technology
Package Module
