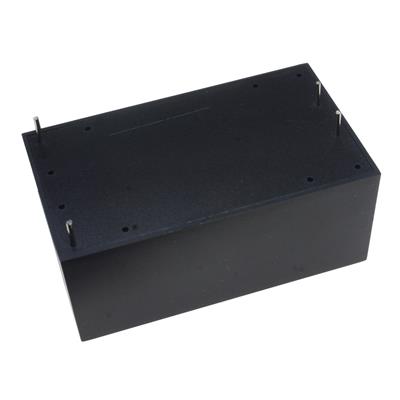

مبدل 220 ولت AC به 24 ولت DC با حداکثر جریان 830 میلی آمپر

نام کارخانه‌ای:

HLK-20M24

پکیج:
Module
بسته‌بندی:
Bulk & Box - 40 عدد
دیتاشیت:

روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه


HLK-20M24 یک ماژول منبع تغذیه سوئیچینگ (Switching Power Supply Module) فشرده و پرکاربرد است که توسط شرکت چینی Hi-Link (هایلانک) تولید می‌شود.

این ماژول در خانواده محصولات HLK-20M قرار دارد و تفاوت اصلی آن در ولتاژ خروجی است.

در ادامه مشخصات کامل آن را برای شما توضیح می‌دهم:

1. معنی قسمت‌های مختلف نام قطعه (Part Number Breakdown):

  • HLK: نام سازنده (Hi-Link Electronics)

  • 20: توان خروجی ماژول، یعنی 20 وات

  • M: نشان‌دهنده نوع ماژولار (Modular) بودن

  • 24: ولتاژ خروجی منبع تغذیه، یعنی 24 ولت DC

خلاصه: HLK-20M24 = یک منبع تغذیه 20 واتی از هایلانک با خروجی 24 ولت DC.


2. مشخصات فنی کلیدی:

  • ورودی (Input):

    • ولتاژ: ~85 تا 265 ولت AC (سازگار با برق 110V و 220V)

    • فرکانس: 50/60 Hz

  • خروجی (Output):

    • ولتاژ: 24V DC (ثابت و regulated)

    • حداکثر جریان: از فرمول توان / ولتاژ محاسبه می‌شود:

      • 20W / 24V = ~0.83 Amps

    • بنابراین، این ماژول می‌تواند حداکثر 0.83 آمپر جریان تحویل دهد.

  • توان نامی: 20 وات

  • راندمان: معمولاً around 80%

  • ابعاد: بسیار فشرده (حدود 56mm x 45mm x 25mm)


3. مقایسه با سایر مدل‌های HLK-20M:

مشخصات HLK-20M12 HLK-20M15 HLK-20M24
ولتاژ خروجی 12V DC 15V DC 24V DC
حداکثر جریان ~1.66A ~1.33A ~0.83A
توان خروجی 20W 20W 20W

نکته مهم: تمامی این ماژول‌ها توان یکسانی (20W) دارند، اما به دلیل تفاوت در ولتاژ خروجی، جریان خروجی متفاوتی ارائه می‌دهند. این ماژول ولتاژ بالاتر اما جریان کمتری نسبت به مدل‌های 12V و 15V ارائه می‌دهد.


4. کاربردهای رایج:

این ماژول برای تغذیه دستگاه‌هایی که به ولتاژ 24V DC نیاز دارند ایده‌آل است. مثال‌ها:

  • کنترل صنعتی: تغذیه PLC های کوچک، رله های صنعتی، کنترلر ها و سنسور های دو سیمه (۲-wire sensors) که معمولاً با 24V DC کار می‌کنند.

  • درایور موتورها: تغذیه درایورهای استپر موتور (Stepper motors) و سروو موتور (Servo motors) که اغلب به منبع 24V نیاز دارند.

  • عملگرهای الکتریکی: شیرهای برقی (Solenoid valves) و actuatorsی که با 24V DC کار می‌کنند.

  • سیستم های امنیتی: تغذیه دوربین‌های مداربسته و دستگاه‌های ضبط در برخی setups.

  • تابلوسازی و نورپردازی: تغذیه رشته‌های LED که به ولتاژ 24V نیاز دارند.


5. نکات مهم برای استفاده:

  1. مطابقت ولتاژ: مطمئن شوید که دستگاه مصرف کننده شما به ولتاژ 24V نیاز دارد. وصل کردن این منبع به دستگاهی که برای ولتاژ پایین‌تر (مثلاً 12V) طراحی شده است، باعث آسیب جدی می‌شود.

  2. محدودیت جریان: حداکثر جریان این ماژول تنها 0.83A است. قبل از استفاده، حداکثر جریان مصرفی بار خود را محاسبه کنید. اگر مصرف کننده شما به جریان بیشتری نیاز دارد، باید از مدل پرقدرت‌تر (مثلاً HLK-40M24 برای 40W) یا HLK-60M24 برای 60W) استفاده کنید.

  3. خنک‌کاری: تحت بار کامل (20W) این ماژول گرم می‌شود. برای کاربردهای طولانی‌مدت یا در محیط‌های گرم، حتماً تهویه مناسب را فراهم کنید.

  4. حفاظت: این ماژول معمولاً دارای حفاظت در برابر اتصال کوتاه (Short Circuit Protection) و اضافه بار (Overload Protection) است که در صورت وقوع مشکل، خروجی را قطع می‌کند.

جمع‌بندی نهایی:
HLK-20M24 یک مبدل AC به DC فشرده و کارآمد است که برق شهری را به 24 ولت DC و حداکثر 0.83 آمپر تبدیل می‌کند. این ماژول برای تجهیزات صنعتی و پروژه‌هایی که به منبع 24V DC نیاز دارند، گزینه ای اقتصادی و قابل اعتماد است.


مشخصات مبدل 220 ولت AC به 24 ولت DC با حداکثر جریان 830 میلی آمپر

مبدل 220 ولت AC به 24 ولت DC با حداکثر جریان 830 میلی آمپر از خانواده ماژول تغذیه AC به DC می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Hi-Link Electronic Technology
  • پکیج Module
  • نوع نصب روی برد Through Hole
  • ولتاژ خروجی 24 ولت
  • حداقل ولتاژ ورودی 90 ولت
  • توان خروجی 20 وات
  • حداکثر ولتاژ ورودی 265 ولت
  • جریان خروجی 833 میلی آمپر


Features انتخاب ویژگی
Output Voltage 24 V =
Output Current 833 mA =
Output Power 20 W =
Input Voltage MIN 90 V =
Input Voltage MAX 265 V =
Mounting Style Through Hole
Brand Hi-Link Electronic Technology
Package Module
