مبدل 220 ولت AC به 3.3 ولت DC با حداکثر جریان 1.5 آمپر

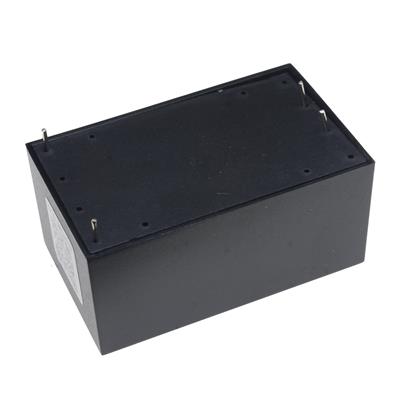

HLK-5M03 یک ماژول منبع تغذیه سوئیچینگ ایزوله (Isolated Switching Power Module) است که توسط شرکت Hilin (هایلینک) تولید شده است. این ماژول برای تبدیل ولتاژ متناوب (AC) به ولتاژ مستقیم (DC) پایدار استفاده می‌شود و طراحی فشرده و ایزوله شده آن برای کاربردهای کم‌مصرف مناسب است.

1. شرح کلی:

• ورودی: AC 85-265V (پشتیبانی از محدوده گسترده ولتاژ جهانی).

• خروجی: DC 3.3V.

• جریان خروجی: 1.52A (حداکثر).

• توان خروجی: 5W (3.3V × 1.52A ≈ 5W).

• ایزولاسیون: 3000VAC (جداسازی الکتریکی بین ورودی و خروجی برای ایمنی).

• ابعاد: فشرده (معمولاً ~45mm × 28mm × 22mm).

2. مشخصات فنی کلیدی:

• راندمان (بازده): حدود 75-80%.

• دمای کاری: -40°C تا +85°C.

• ریپل خروجی: < 50mV (پیک تا پیک).

• محافظت‌های داخلی:

  • محافظت در برابر اتصال کوتاه (Short Circuit Protection).

  • محافظت در برابر اضافه بار (Overload Protection).

• استانداردها: مطابق با استانداردهای CE و UL.

3. کاربردهای اصلی:

• تغذیه بردهای الکترونیکی کم‌مصرف:

  • میکروکنترلرها (Arduino, ESP8266, ESP32).

  • ماژول‌های ارتباطی (Wi-Fi, Bluetooth).

• پروژه‌های IoT:

  • سنسورها، گجت‌های هوشمند.

• لوازم خانگی:

  • مدارهای کنترل، نمایشگرهای کوچک.

• سیستم‌های صنعتی:

  • بخش‌های کم‌مصرف کنترلری.

4. مزایا:

• ایزولاسیون بالا (امنیت در برابر نویز و شوک الکتریکی).

• تحمل نوسانات برق شهر (ورودی wide-range).

• قیمت بسیار پایین (معمولاً زیر ۳ دلار).

• نصب آسان با پایه‌های Through-Hole.

5. معایب یا محدودیت‌ها:

• جریان خروجی محدود (1.52A - فقط برای بارهای کم‌مصرف).

• راندمان پایین‌تر نسبت به ماژول‌های پرتوان.

• عدم امکان استفاده برای بارهای پرمصرف (مانند موتورها یا LEDهای پرقدرت).

6. نکات مهم برای استفاده:

• فیلتر خروجی: برای کاهش ریپل، یک خازن الکترولیت 100-470μF به خروجی اضافه کنید.

• اتصال به برق شهر:

  • از سیم‌های با عایق مناسب استفاده کنید.

  • ماژول را در یک محفظه عایق نصب کنید تا از تماس accidental جلوگیری شود.

• تست قبل از استفاده: ولتاژ خروجی را با مولتی‌متر چک کنید.

7. تفاوت با مدل‌های مشابه:

• HLK-2M03: خروجی 3.3V/0.6A (2W) - توان پایین‌تر.

• HLK-10M03: خروجی 3.3V/3A (10W) - توان بالاتر.

• HLK-5M05: خروجی 5V/1A (5W) - ولتاژ متفاوت.

جمع‌بندی:

ماژول HLK-5M03 برای پروژه‌هایی که نیاز به منبع تغذیه ایزوله، فشرده و کم‌مصرف با خروجی 3.3V دارند، گزینه‌ای ایده‌آل است. این ماژول برای مدارهای منطقی و ماژول‌های مدرن (3.3V) مناسب است.
