L78L08CD

L78L08CD

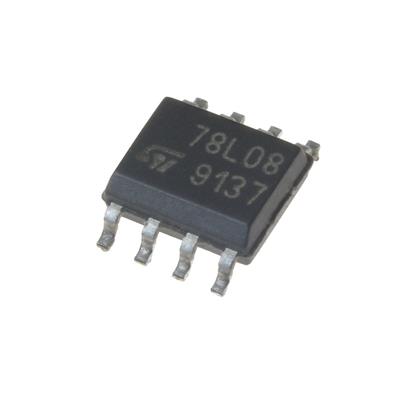

یک آیسی رگولاتور ولتاژ خطی مثبت ثابت از خانواده 78Lxx است که توسط STMicroelectronics تولید شده است. این قطعه در پکیج SO-8 (SOP-8) با ۸ پایه برای نصب سطحی (SMD/SMT) عرضه می‌شود و یک رگولاتور ولتاژ ۸ ولت ثابت با جریان خروجی ۱۰۰ میلی‌آمپر است که برای تأمین تغذیه پایدار و کم‌مصرف در مدارهای فشرده SMD، سنسورها، آپ‌امپ‌ها و ماژول‌های الکترونیکی طراحی شده است.

🧩 مشخصات کلی:

• نوع: رگولاتور ولتاژ خطی مثبت ثابت (Fixed Positive Linear Voltage Regulator)

• ولتاژ خروجی: ۸ ولت ثابت

• جریان خروجی نامی: ۱۰۰ میلی‌آمپر

• دقت خروجی (Tolerance): ۱۰٪

• پلاریته: مثبت (خروجی مثبت نسبت به GND)

• تعداد خروجی: ۱ (تک‌کاناله)

• نوع خروجی: ثابت (بدون نیاز به مقسم ولتاژ خارجی)

• تکنولوژی: بای‌پولار با مدارهای حفاظت داخلی (محدودیت جریان و خاموشی حرارتی)

• پکیج: SO-8 (SOP-8) – پکیج SMD استاندارد با ۸ پایه

• دمای کاری: ۰ تا +۱۲۵ درجه سانتی‌گراد (دمای پیوند)

• برند: STMicroelectronics – یکی از معتبرترین تولیدکنندگان رگولاتورهای خطی

⚙️ مشخصات فنی کلیدی:

• ولتاژ خروجی اسمی: ۸.۰ ولت (حداقل ۷.۳۶ ولت، حداکثر ۸.۶۴ ولت در بدترین شرایط)

• تلورانس خروجی: ۱۰٪ (حداکثر انحراف مجاز در کارکردهای صنعتی؛ در عمل انحراف کمتر و نزدیک به ۸ ولت است)

• حداقل ولتاژ ورودی: ۱۰ ولت (افت ولتاژ ≈ ۲ ولت برای تضمین رگولاسیون)

• حداکثر ولتاژ ورودی: ۳۰ ولت – امکان تغذیه از منابع ۱۲، ۱۸، ۲۴ ولت و غیره

• جریان خروجی پیوسته: ۱۰۰ میلی‌آمپر (با در نظر گرفتن خنک‌سازی از طریق پدها و پین‌های GND)

• حفاظت‌های داخلی:

  • محدودکننده جریان (در برابر اتصال کوتاه و اضافه‌بار)

  • خاموش‌سازی حرارتی (در دمای بحرانی پیوند)

• نویز خروجی: کم، مناسب برای تغذیه مدارهای آنالوگ

💡 کاربردهای اصلی:

• تأمین ریل ۸ ولت برای تقویت‌کننده‌های عملیاتی، سنسورهای صنعتی و ماژول‌های الکترونیکی در طراحی‌های SMD

• رگولاتور محلی روی برد برای تغذیه بخش‌های آنالوگ حساس به نویز

• تبدیل ولتاژ ۱۰ تا ۳۰ ولت (مانند ۱۲ یا ۲۴ ولت) به ۸ ولت تثبیت‌شده و پایدار

• راه‌اندازی رله‌های کوچک، LEDها و مدارات کنترلی با جریان کم

• کاربردهای عمومی SMD که به یک رگولاتور ۸ ولت ساده و ارزان نیاز دارند

✅ مزایا:

• ولتاژ خروجی ۸ ولت ±۱۰٪ تضمینی: عملکرد قابل قبول برای اکثر کاربردهای عمومی

• ابعاد کوچک SO-8: مناسب برای طراحی‌های متراکم و مونتاژ خودکار SMD

• جریان ۱۰۰ میلی‌آمپر: کافی برای بسیاری از مدارهای آنالوگ و دیجیتال کم‌مصرف

• محدوده ورودی تا ۳۰ ولت: انعطاف‌پذیری در انتخاب منبع تغذیه

• حفاظت‌های کامل: ایمنی در برابر اتصال کوتاه، اضافه‌بار و دمای بالا

• سادگی: فقط نیاز به خازن‌های ورودی و خروجی، بدون تنظیمات پیچیده

• برند STMicroelectronics: کیفیت و قابلیت اطمینان بالا

🎯 جمع‌بندی:
L78L08CD یک رگولاتور ولتاژ خطی ۸ ولت / ۱۰۰ میلی‌آمپر از STMicroelectronics در پکیج SO-8 با تلورانس خروجی حداکثر ۱۰٪ است. این آیسی با ولتاژ ورودی ۱۰ تا ۳۰ ولت، بازه دمایی ۰ تا ۱۲۵ درجه سانتی‌گراد و حفاظت‌های داخلی، یک راه‌حل جمع‌وجور، اقتصادی و قابل اعتماد برای تأمین ۸ ولت پایدار در طراحی‌های SMD است. اگر به یک رگولاتور ۸ ولت ساده و کوچک برای پروژه‌های فشرده خود نیاز دارید، L78L08CD انتخابی مناسب و بدون دردسر است.
