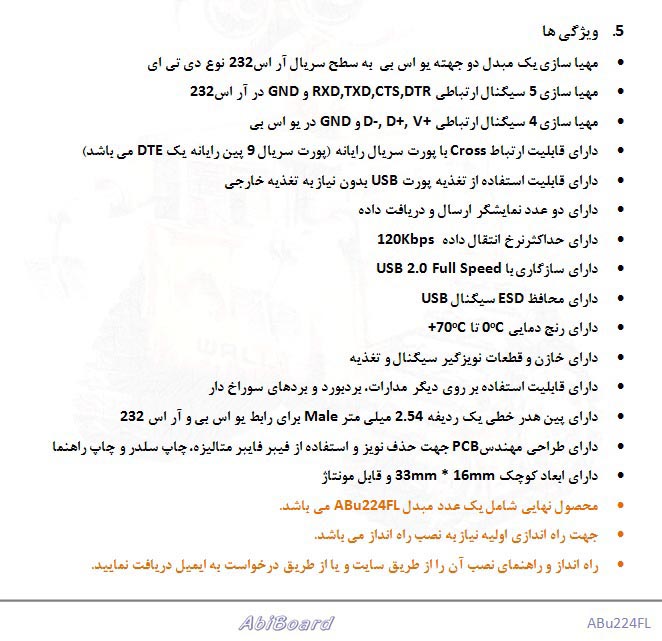

ABU224FL از خانواده ماژول مبدل داده می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
یک مبدل USB به RS232 قابل مونتاژ و نیم سیگنال است که توسط شرکت AbiBoard طراحی شده است. این ماژول قادر است سیگنال پروتکل USB را به سیگنال RS232 نوع DTE (و بالعکس) تبدیل کند و برای اتصال تجهیزات صنعتی به پورت USB مناسب است.
🧩 مشخصات کلی:
نوع: مبدل USB به RS232 دوجهته (Bi-Directional USB to RS232 Converter)
تکنولوژی: سریال RS232 نوع DTE با سیگنال‌های نیم (Half Handshake)
کانکتور: پین هدر خطی Male با فاصله 2.54 میلی‌متر (یک ردیفه برای USB و RS232)
نرخ انتقال داده: تا 120 Kbps
تغذیه: از پورت USB (بدون نیاز به منبع خارجی)
تراشه: FTDI اصلی
⚙️ مشخصات فنی کلیدی:
نمایشگرها: دو LED برای ارسال (TX) و دریافت (RX) داده
نویز و فیلتر: خازن‌ها و قطعات نویزگیر برای سیگنال و تغذیه
دمای کاری: 0°C تا +70°C
💡 کاربردهای اصلی:
مبدل USB به سطح سریال RS232 قابل مونتاژ
مبدل RS232-DTE برای دستگاه‌ها و تجهیزات
مبدل USB برای دستگاه‌ها و تجهیزات
مبدل صنعتی USB به RS232
✅ مزایا:
قابل مونتاژ آسان روی مدارها، بردبورد و بردهای سوراخ‌دار
پشتیبانی از handshaking سخت‌افزاری و نرم‌افزاری
تغذیه مستقیم از USB با سازگاری گسترده سیستم‌عامل‌ها
دو LED نشانگر برای بررسی وضعیت ارسال/دریافت
نرخ داده تا 120 Kbps با حفاظت ESD
طراحی مهندسی PCB با حذف نویز، فیبر متالیزه، چاپ سولدر و راهنما
ابعاد کوچک برای پروژه‌های محدود فضا
🎯 جمع‌بندی: ماژول ABu224FL یک مبدل USB به RS232 اقتصادی و کوچک برای کاربردهای صنعتی است. این ماژول با سیگنال‌های نیم handshaking، سازگاری DTE و تغذیه از USB، برای پروژه‌های نیازمند ارتباط سریال قدیمی به پورت USB ایده‌آل است. توجه به اتصالات Cross برای DTE، نصب درایور و مسیرهای کوتاه PCB، کلید عملکرد بهینه است. برای نرخ بالاتر یا سیگنال کامل، مدل‌های پیشرفته‌تر پیشنهاد می‌شود.
| Features | انتخاب ویژگی | |
|---|---|---|
| (Min) Operating Supply Voltage | 5 V | |
| Resolution | 64 bit | |
| Interface Type | USB to RS232 | |
| Type | Bi-Directional,DTE,Half Handshake , FL Model,Converter | |
| Brand | IRAN | |
| Package | Module | |
