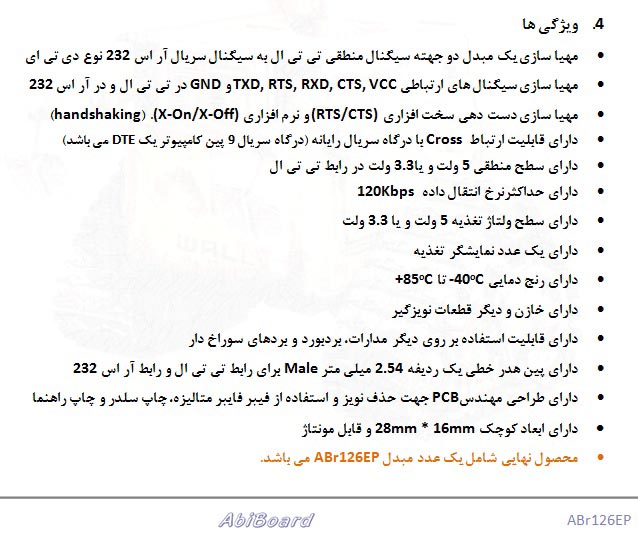

ABR126EP از خانواده ماژول مبدل داده می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
یک مبدل سریال دوطرفه و ایزوله برای تبدیل سیگنال‌های استاندارد RS232 به سطح منطقی TTL (و برعکس) است. این ماژول توسط AbiBoard طراحی شده و راه‌حلی ساده برای اتصال دستگاه‌های مدرن با منطق TTL (مانند میکروکنترلرها) به دستگاه‌های قدیمی یا صنعتی با پورت RS232 فراهم می‌کند.
🧩 مشخصات کلی:
نوع: مبدل سریال دوطرفه (Bi-Directional)
تکنولوژی: مبدل سطح سیگنال (Level Shifter)
استاندارد: DTE (Data Terminal Equipment)
طرح: نیم‌سیگنال (Half Signal) با قابلیت Handshaking
ولتاژ تغذیه: 3.3V یا 5V DC (قابل انتخاب)
سرعت انتقال داده: حداکثر 120Kbps
⚙️ مشخصات فنی کلیدی:
پورت RS232: استاندارد 9-Pin (نر)
پورت TTL: هدر خطی 2.54mm نر
ایزولاسیون: ندارد (GND مشترک)
دمای کاری: 40- تا 85+ درجه سلسیوس
💡 کاربردهای اصلی:
اتصال میکروکنترلرهای 3.3V/5V به پورت سریال کامپیوتر
ارتباط با دستگاه‌های صنعتی قدیمی با رابط RS232
پروژه‌های آموزشی و آزمایشگاهی
سیستم‌های کنترل صنعتی (PLC، HMI)
تبدیل پورت RS232 به UART/TTL
✅ مزایا:
سرعت انتقال داده مناسب (120Kbps)
پشتیبانی از دو سطح ولتاژ 3.3V و 5V
پیکربندی آسان و اتصال مستقیم
ابعاد بسیار کوچک و قابل مونتاژ
قیمت مقرون به صرفه
🎯 جمع‌بندی:
ماژول ABr126EP یک راه‌حل ساده، قابل اعتماد و مقرون به صرفه برای ارتباط بین دنیای میکروکنترلرها (TTL) و دستگاه‌های سریال قدیمی (RS232) است. این ماژول با پشتیبانی از Handshaking و دو سطح ولتاژ مختلف، انعطاف‌پذیری بالایی برای پروژه‌های مختلف فراهم می‌کند. توجه به نکات سیم‌کشی و انتخاب صحیح نوع کابل (Cross/Straight) برای عملکرد پایدار ضروری است.
| Features | انتخاب ویژگی | |
|---|---|---|
| (Min) Operating Supply Voltage | 3.3 V | |
| Interface Type | TTL,RS232 | |
| Type | Bi-Directional,DTE,Half Level,EP Model,Converter | |
| Brand | IRAN | |
| Package | Module | |
