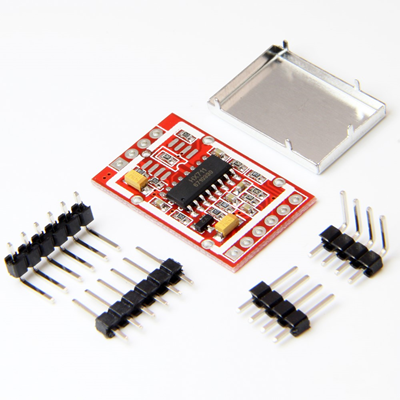

ماژول لودسل HX711

نام کارخانه‌ای:

HX711 MODULE

کشور سازنده:
چین
پکیج:
Module

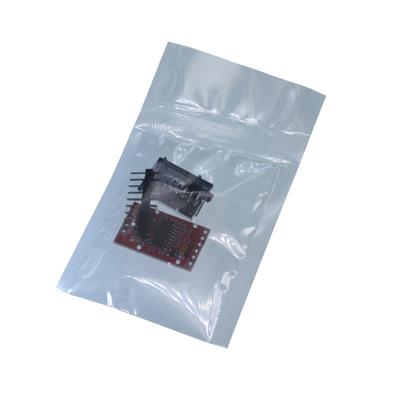

بسته‌بندی:
Bulk - 1 عدد
دیتاشیت:

روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه


HX711 یک ماژول مبدل آنالوگ به دیجیتال (ADC) با کیفیت بالا و مخصوص سنسورهای وزن (لودسل) است. این ماژول به طور خاص برای افزایش دقت و کاهش نویز در سیستم‌های توزین طراحی شده و معمولاً به همراه لودسل (سنسور وزن) استفاده می‌شود.


ویژگی‌های فنی کلیدی (Technical Specifications):

  1. مبدل آنالوگ به دیجیتال (ADC):

    • رزولوشن: ۲۴ بیت (بسیار دقیق).

    • نرخ نمونه‌برداری: ۱۰ یا ۸۰ نمونه بر ثانیه (SPS) (قابل انتخاب).

  2. منبع تغذیه:

    • ولتاژ کاری: ۲٫۷ تا ۵٫۵ ولت.

    • جریان مصرف: حدود ۱٫۵ میلی‌آمپر.

  3. تقویت کننده (Amplifier):

    • دارای تقویت کننده داخلی با گین قابل انتخاب (۱۲۸ یا ۶۴).

    • گین ۱۲۸ برای سیگنال‌های کوچک (خروجی لودسل) و گین ۶۴ برای سیگنال‌های بزرگتر.

  4. رابط ارتباطی:

    • پروتکل ساده سخت‌افزاری SPI (با دو پایه DATA و SCK).

  5. دقت و نویز:

    • طراحی شده برای کاهش نویز و افزایش دقت در اندازه‌گیری.

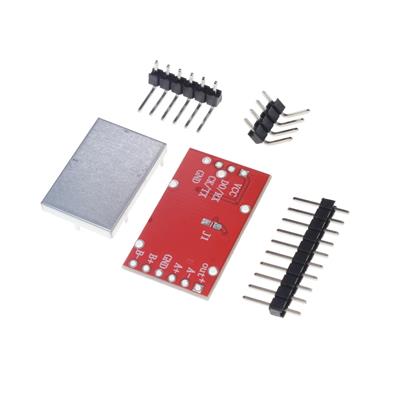

پایه‌ها (Pinout) و نحوه اتصال:

ماژول معمولاً دارای ۶ پایه است:

  1. VCC: به منبع تغذیه (۳٫۳ یا ۵ ولت) متصل می‌شود.

  2. GND: به زمین مدار متصل می‌شود.

  3. DT (Data): پایه داده که به یک پین دیجیتال میکروکنترلر متصل می‌شود.

  4. SCK (Clock): پایه کلاک که به یک پین دیجیتال میکروکنترلر متصل می‌شود.

  5. E+ و E-: به خروجی مثبت و منفی لودسل متصل می‌شوند.

  6. A- و A+: به خروجی مثبت و منفی لودسل متصل می‌شوند.

💡 نکته: لودسل‌ها معمولاً ۴ سیم دارند (مثبت تغذیه، منفی تغذیه، مثبت سیگنال، منفی سیگنال).


نحوه کار:

  1. اتصال لودسل: لودسل به پورت مخصوص روی ماژول وصل می‌شود.

  2. خواندن داده: میکروکنترلر با ارسال پالس‌های کلاک به پایه SCK، داده‌های دیجیتال را از پایه DT دریافت می‌کند.

  3. پیکربندی گین: با تغییر تعداد پالس‌های کلاک، می‌توان گین تقویت کننده را تغییر داد.


کاربردهای اصلی:

  • ترازوهای دیجیتال با دقت بالا.

  • سیستم‌های توزین صنعتی.

  • کنترل موجودی و بسته‌بندی.

  • پروژه‌های Arduino و Raspberry Pi برای اندازه‌گیری وزن.

  • ** اندازه‌گیری نیرو و فشار**.


مزایا:

  • دقت بسیار بالا (۲۴ بیت).

  • حذف نویز و سیگنال‌های ناخواسته.

  • قیمت پایین و استفاده آسان.

  • سازگاری با میکروکنترلرهای مختلف (Arduino, ESP32, STM32 و غیره).


معایب و محدودیت‌ها:

  • سرعت نمونه‌برداری پایین (حداکثر ۸۰ نمونه بر ثانیه).

  • نیاز به کالیبراسیون برای دقت بیشتر.

  • حساسیت به نویز الکترومغناطیسی در محیط‌های صنعتی.


نحوه استفاده با Arduino:

  1. اتصال ماژول به Arduino:

    • VCC به ۵V.

    • GND به GND.

    • DT به پین ۳.

    • SCK به پین ۲.

  2. نصب کتابخانه HX711 در Arduino IDE.

  3. کالیبراسیون با استفاده از وزن مشخص


مشخصات ماژول لودسل HX711

ماژول لودسل HX711 از خانواده ماژول مبدل داده می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج Module
  • نوع Analog to Digital Conversion
  • انواع رابطها Digital Control and Serial
  • دقت 24 بیت
  • حداقل ولتاژ کاری 2.6 ولت


Features انتخاب ویژگی
(Min) Operating Supply Voltage 2.6 V =
Resolution 24 bit =
Interface Type Digital Control and Serial
Type Analog to Digital Conversion
Brand Non-Brand
Package Module
