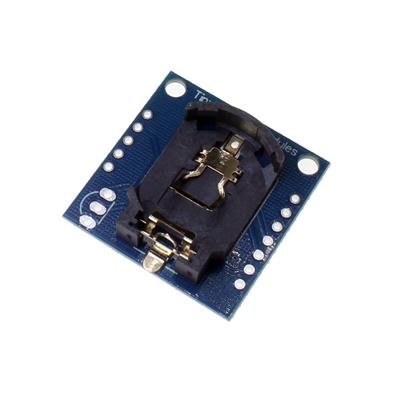

ماژول ساعت DS1307

نام کارخانه‌ای:

DS1307 MODULE

کشور سازنده:
چین
پکیج:
Module

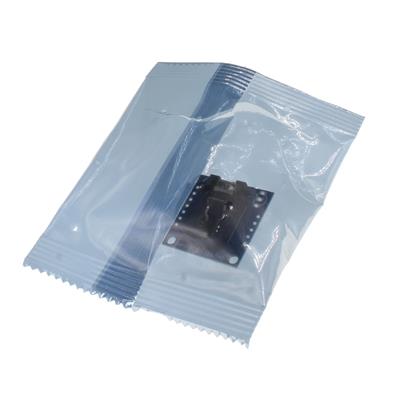

بسته‌بندی:
Bag - 1 عدد

روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه


DS1307

یک ماژول توسعه برای افزودن قابلیت اندازه‌گیری زمان واقعی (Real-Time Clock) به پروژه‌های الکترونیکی مانند Arduino و میکروکنترلرها است. این ماژول حول تراشه DS1307 ساخته شده و یک ساعت دقیق با تاریخ و تقویم کامل را ارائه می‌دهد.


🧩 مشخصات کلی:

  • نوع: ماژول ساعت زمان واقعی (Real-Time Clock - RTC)

  • تراشه اصلی: DS1307

  • رابط ارتباطی: I2C (Inter-Integrated Circuit)

  • دقت: معمولی (مصرف توان پایین، نیاز به کالیبراسیون برای دقت بالا)

  • کاربرد اصلی: نگه‌داری زمان و تاریخ به صورت مستقل از میکروکنترلر


⚙️ مشخصات فنی کلیدی:

  • ولتاژ کاری: 5V (مطابق با استانداردهای منطق TTL)

  • مصرف توان: بسیار پایین (Low Power CMOS)

  • پشتیبانی از باتری پشتیبان (Backup Battery): دارد (باتری سکه‌ای CR2032) - زمان را هنگام قطع برق اصلی حفظ می‌کند.

  • محدوده داده:

    • ثانیه، دقیقه، ساعت (به فرمت 24 ساعته یا 12 ساعته با نشانگر AM/PM)

    • روز، ماه، سال

    • روز هفته

  • حافظه RAM اضافی: 56 بایت حافظه NV-SRAM برای ذخیره اطلاعات کاربر

  • ساعت مربعی (Square Wave): خروجی سیگنال ساعت با فرکانس‌های قابل برنامه‌ریزی


🔌 پین‌های کلیدی ماژول (معمولاً):

  1. VCC: تغذیه اصلی 5V.

  2. GND: زمین.

  3. SDA: خط داده سریال I2C.

  4. SCL: خط کلاک سریال I2C.

  5. SQ: خروجی سیگنال مربعی (Square Wave).

  6. BAT: اتصال مثبت باتری پشتیبان (معمولاً یک هولدر باتری CR2032 روی ماژول لحیم شده است).


💡 کاربردهای اصلی:

  • ثبت‌کننده داده (Data Logger): اضافه کردن Time-Stamp به داده‌های ثبت شده (مثلاً دما، رطوبت).

  • سیستم‌های زمان‌بندی: روشن یا خاموش کردن دستگاه‌ها در زمان‌های خاص (مثلاً سیستم آبیاری هوشمند).

  • ساعت‌های دیجیتال و تقویم‌های الکترونیکی.

  • دوربین‌های Trail: ثبت زمان دقیق عکس‌برداری.

  • هر پروژه‌ای که نیاز به دانستن زمان واقعی دارد، حتی زمانی که برق اصلی قطع است.


✅ مزایا:

  • سادگی فوق‌العاده در استفاده و راه‌اندازی با میکروکنترلرها.

  • رابط استاندارد I2C که فقط به دو پین از میکروکنترلر نیاز دارد.

  • وجود باتری پشتیبان که زمان را برای سال‌ها (عمر باتری) حفظ می‌کند.

  • قیمت بسیار پایین و مقرون به صرفه.

  • کم بودن تعداد قطعات جانبی

  • پشتیبانی از کتابخانه‌های آماده برای پلتفرم‌هایی مانند Arduino.


⚠️ ملاحظات و نکات طراحی:

  • دقت متوسط: کریستال داخلی DS1307 از نظر دما حساس است و ممکن است چند ثانیه در روز خطا داشته باشد. برای کاربردهای requiring دقت بسیار بالا (مانند سیستم‌های Time-Critical)، مدل‌های پیشرفته‌تر مانند DS3231 (با دقت ±2ppm و جبران دمای داخلی) توصیه می‌شود.

  • ولتاژ کاری 5V: برای استفاده با میکروکنترلرهای 3.3V، باید از یک مبدل سطح منطقی (Logic Level Converter) برای خطوط I2C استفاده کرد، زیرا پین‌های DS1307 با ولتاژ 3.3V سازگار نیستند.

  • مقاومت Pull-Up: خطوط I2C (SDA و SCL) نیاز به مقاومت‌های Pull-Up (معمولاً 4.7kΩ) به VCC دارند. در اکثر ماژول‌های آماده، این مقاومت‌ها روی برد وجود دارند.

  • برنامه‌نویسی اولیه: پس از اتصال به برق، باید زمان و تاریخ را حداقل یک بار از طریق میکروکنترلر روی آن تنظیم (Set) کرد.

  • باتری پشتیبان: برای عملکرد صحیح نگه‌داری زمان در قطع برق، باید از باتری با کیفیت (مانند CR2032) استفاده کرد.


🎯 جمع‌بندی نهایی:

ماژول DS1307 یک راه‌حل ساده، ارزان و کاربردی برای افزودن قابلیت RTC به پروژه‌های الکترونیکی است. این ماژول برای کاربردهای عمومی و غیرحساس که دقت فوق‌العاده بالا مورد نیاز نیست (مانند یک Data Logger یا سیستم آبیاری) ایده‌آل است. نقطه قوت آن در سادگی، قیمت پایین و پشتیبانی از باتری است. برای پروژه‌های حساس، به‌طور قطع مدل DS3231 گزینه بهتری محسوب می‌شود.


مشخصات ماژول ساعت DS1307

ماژول ساعت DS1307 از خانواده ماژول تایمر و ساعت می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج Module
  • نوع Module
  • حداقل ولتاژ کاری 5 ولت
  • کارکرد Real Time Clock
  • حداقل فرکانس 32 کیلو هرتز
  • حداکثر فرکانس 32 کیلو هرتز


Features انتخاب ویژگی
Minimum Frequency 32 kHz =
Maximum Frequency 32 kHz =
Function Real Time Clock
(Min) Operating Supply Voltage 5 V =
Type Module
Brand Non-Brand
Package Module
