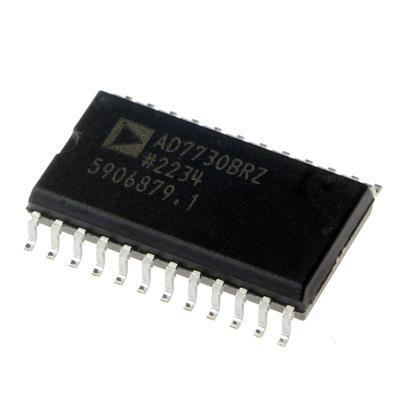

AD7730BRZ یک مبدل آنالوگ به دیجیتال (ADC) ۲۴-بیتی با دقت فوقالعاده بالا از شرکت Analog Devices است. این قطعه با معماری Sigma-Delta طراحی شده و برای کاربردهای اندازهگیری دقیق صنعتی با قابلیتهای پیشرفته ایدهآل است.
🧩 مشخصات کلی:
-
نوع: مبدل آنالوگ به دیجیتال (ADC)
-
تکنولوژی: Sigma-Delta (Σ-Δ)
-
رابط: SPI (3-Wire)
-
پکیج: SOIC-24 (نوع SMD/SMT)
⚙️ مشخصات فنی کلیدی:
-
رزولوشن: ۲۴-بیت
-
نرخ نمونهبرداری: ۱.۲ کیلو نمونه در ثانیه (1.2 kSPS)
-
تعداد کانالها: ۲ کانال آنالوگ (Differential)
-
ولتاژ تغذیه آنالوگ: ۴.۷۵V تا ۵.۲۵V
-
ولتاژ تغذیه دیجیتال: ۲.۷V تا ۵.۲۵V
-
ولتاژ تغذیه کلی: ۴.۷۵V تا ۵.۲۵V
-
دمای کاری: -۴۰°C تا +۸۵°C
💡 کاربردهای اصلی:
-
ترازوهای صنعتی با دقت بسیار بالا
-
سیستمهای توزین و اندازهگیری نیرو
-
تجهیزات تست و اندازهگیری دقیق
-
سیستمهای کنترل فرآیند صنعتی
-
تجهیزات پزشکی با دقت بالا
-
اندازهگیری فشار و کشش
✅ مزایا:
-
دقت فوقالعاده بالا (۲۴-بیت)
-
نویز بسیار پایین
-
قابلیتهای کالیبراسیون پیشرفته
-
عملکرد پایدار در محیط صنعتی
-
قابلیت تشخیص خطای سنسور
-
فیلترینگ دیجیتال قابل برنامهریزی
-
مناسب برای کاربردهای حساس صنعتی
🎯 جمعبندی:
AD7730BRZ یک ADC با دقت استثنایی و قابلیتهای پیشرفته برای کاربردهای صنعتی طراحی شده است. این مبدل با ترکیب رزولوشن ۲۴-بیتی، نویز بسیار پایین و قابلیتهای کالیبراسیون کامل، انتخاب ایدهآلی برای سیستمهای اندازهگیری دقیق صنعتی محسوب میشود. توجه به طراحی PCB دقیق، فیلتراسیون مناسب و منبع تغذیه پایدار، کلید دستیابی به عملکرد بهینه این قطعه در محیطهای صنعتی است.
