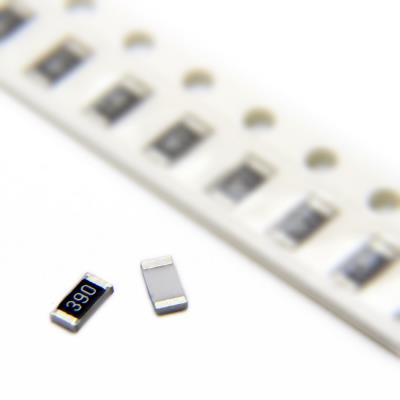

RESISTOR 39OHMS 1206 5% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD است. این قطعه در پکیج استاندارد و پرکاربرد 1206 ارائه می‌شود و برای کاربردهای عمومی در مدارهای الکترونیکی که به مقدار مقاومت متوسط (39 اهم)، توان نسبتاً بالا و تحمل ولتاژ بالا نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 39 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 250mW (0.25W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 39Ω

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری: 200VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±200ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های محدودکننده جریان (Current Limiting) با توان بالاتر برای LEDهای پرقدرت، نشانگرها و بارهای کوچک.

• مقاومت‌های میراکننده (Snubber) و دمپر (Damper) در مدارهای سوئیچینگ قدرت کم و متوسط.

• ترمیناتور خطوط انتقال (Line Termination) در محیط‌های صنعتی با نیاز به تحمل ولتاژ بالاتر.

• مقاومت‌های Pull-up / Pull-down عمومی در مدارهایی که ممکن است در معرض ولتاژهای بالاتر قرار گیرند.

• مقاومت‌های حس‌گر جریان (Current Sense) عمومی در مسیرهای تغذیه با جریان متوسط (با توجه به دقت و TCR).

• بار (Load Resistor) در مدارهای تست و شبیه‌سازی با توان بیشتر.

• کاربردهای عمومی در بردهای صنعتی، کنترل توان، منبع تغذیه و خودرویی که به دوام و تحمل بیشتری نیاز دارند.

✅ مزایا:

• پکیج 1206: اندازه متداول و مناسب برای نصب و تعمیر دستی، با قابلیت اتلاف حرارت بسیار بهتر نسبت به پکیج‌های کوچک‌تر.

• توان 250mW: ظرفیت توانی خوب برای کاربردهای با جریان متوسط (حداکثر جریان مجاز: ~80mA).

• ولتاژ کاری بالا (200V): ایمنی و حاشیه کاری عالی برای کار در مدارهای با ولتاژهای مختلف یا شرایط گذرا.

• مقدار مقاومت پرکاربرد: پوشش‌دهنده نیازهای متداول در محدوده ده‌ها اهم.

• TCR متوسط (±200ppm/°C): پایداری دمایی قابل قبول برای بسیاری از کاربردهای صنعتی.

• دامنه دمایی وسیع: عملکرد مطمئن در شرایط محیطی سخت.

🎯 جمع‌بندی:
این مقاومت 39 اهم در پکیج 1206 با دقت 5%، یک قطعه قوی، همه‌کاره و با قابلیت اطمینان بالا برای کاربردهای عمومی صنعتی و با توان متوسط است. ارتقاء به پکیج 1206، توان قابل تحمل را به میزان قابل توجهی افزایش داده (250mW) و امکان کار با جریان‌های بالاتر (تا حدود 80mA) و ولتاژهای بالاتر (200V) را به صورت ایمن فراهم می‌کند. این مقاومت برای محدود کردن جریان LEDهای پرقدرت‌تر، کاربردهای میراکنندگی (Snubber) و ترمیناسیون در محیط‌های چالش‌برانگیز ایده‌آل است. اگرچه برای کاربردهای اندازه‌گیری دقیق مناسب نیست، اما برای طیف وسیعی از کاربردهای کنترلی و صنعتی که در آنها دوام و تحمل شرایط سخت مهم‌تر از دقت مطلق است، انتخابی ایده‌آل و مقرون‌به‌صرفه محسوب می‌شود.
