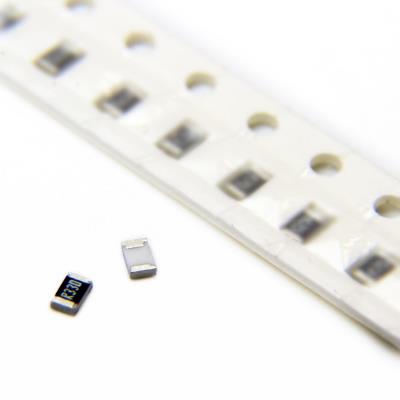

RESISTOR 0.33OHMS 0805 5% SMD
یک مقاومت ثابت (فیلم ضخیم) با مقدار مقاومت بسیار کم از نوع SMD است. این قطعه در پکیج استاندارد 0805 ارائه می‌شود و برای کاربردهای عمومی که نیاز به یک مقاومت با مقدار بسیار کم (0.33 اهم یا 330 میلی‌اهم) دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 0.33 اهم (330 میلی‌اهم)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 0.33Ω

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±800ppm/°C (محدوده بسیار وسیع)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت سنس جریان (Current Sense) غیردقیق برای تشخیص وجود جریان بالا یا حفاظت در برابر اتصال کوتاه در مدارهای توان پایین.

• مقاومت محدودکننده جریان برای بارهای با جریان نسبتاً بالا (تا حدود 600mA) با افت ولتاژ کم.

• مقاومت‌های دامپینگ (Damping) در مدارهای قدرت برای کاهش نوسانات.

• مقاومت‌های شنت (Shunt) عمومی در مدارهای شارژ/دشارژ ساده باتری.

• کاربردهای عمومی که در آنها تنها یک مسیر با مقاومت بسیار کم مورد نیاز است.

✅ مزایا:

• مقدار مقاومت بسیار کم: تلفات ولتاژ ناچیز در هنگام عبور جریان‌های بالا.

• پکیج 0805: اندازه متداول و مناسب برای نصب ماشینی.

• توان 125mW: ظرفیت توانی استاندارد برای این پکیج.

• ولتاژ کاری 150V: تحمل ولتاژ خوب برای کار در مدارهای قدرت.

• قیمت اقتصادی.

🎯 جمع‌بندی:
این مقاومت 0.33 اهم در پکیج 0805 با دقت 5% و TCR 800ppm/°C، یک قطعه با دقت بسیار پایین و حساسیت دمایی شدید است. این قطعه فقط برای کاربردهای کاملاً غیردقیق مانند تشخیص کلی جریان‌های بالا، محدود کردن جریان با تلورانس وسیع یا به عنوان یک مسیر کم‌مقاومت ساده قابل استفاده است. هرگونه استفاده از آن به عنوان سنس جریان در یک سیستم اندازه‌گیری، شارژ باتری یا کنترل دقیق، یک اشتباه طراحی اساسی است. برای هر کاربرد معنادار سنس جریان، حتی ارزان‌قیمت، باید از مقاومت‌های سنس جریان تخصصی با دقت 1% یا بهتر و TCR زیر 100ppm/°C استفاده کرد. این قطعه یک شبه-شنت عمومی است، نه یک ابزار اندازه‌گیری.
