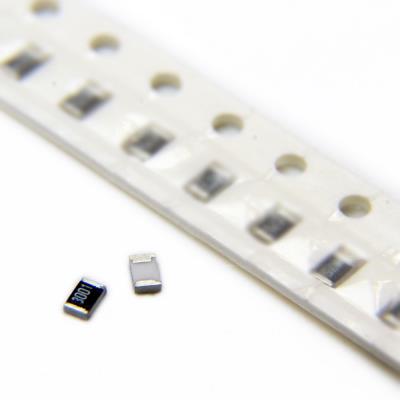

RESISTOR 3KOHMS 0805 1% SMD
یک مقاومت ثابت (فیلم ضخیم) با دقت بالا از نوع SMD است. این قطعه در پکیج استاندارد 0805 ارائه می‌شود و برای کاربردهای عمومی و نیمه‌دقیق در مدارهای الکترونیکی که به مقدار مقاومت متوسط (3 کیلواهم) و تلورانس خوب (1%) نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 3 کیلواهم (3,000 Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 125mW (0.125W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 3kΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های Pull-up / Pull-down با دقت در خطوط سیگنال‌دهی دیجیتال، رابط‌های ارتباطی (مانند I²C، SPI) و پایه‌های کنترلی.

• مقاومت محدودکننده جریان با دقت برای LEDها، که یکنواختی روشنایی را در آرایه‌ها بهبود می‌بخشد.

• تقسیم‌کننده‌های ولتاژ دقیق در مدارهای سنسور، مراجع ولتاژ و تنظیم‌کننده‌ها.

• مقاومت‌های فیدبک در منابع تغذیه سوئیچینگ، تقویت‌کننده‌های عملیاتی و مدارهای رگولاتور.

• مقاومت‌های بایاس و بار در طبقات تقویت‌کننده ترانزیستوری و مدارهای آنالوگ.

• مقاومت سنس جریان (Current Sense) برای اندازه‌گیری جریان‌های کم (تا حدود 6.5mA) با دقت نسبی.

• کاربردهای عمومی صنعتی، خودرویی و مصرفی که نیاز به پایداری و تکرارپذیری بهتر از 5% دارند.

✅ مزایا:

• دقت 1%: تضمین می‌کند که مقدار مقاومت در محدوده باریک و قابل پیش‌بینی‌ای حول 3kΩ قرار دارد که برای عملکرد ثابت مدارهای تقسیم ولتاژ و مرجع حیاتی است.

• توان 125mW: ظرفیت توانی خوبی برای کاربردهای سیگنال و حتی برخی کاربردهای توان پایین فراهم می‌کند.

• ولتاژ کاری 150V: ایمنی و حاشیه کاری عالی برای اکثر کاربردهای ولتاژ پایین و متوسط.

• ضریب دمایی مناسب (100ppm/°C): پایداری دمایی قابل قبول در طیف وسیع دمایی عملیاتی.

• پکیج 0805: اندازه متداول و بهینه که تعادل خوبی بین صرفه‌جویی در فضا و سهولت تولید/تعمیر برقرار می‌کند.

• قیمت مقرون‌به‌صرفه: دستیابی به مزایای دقت 1% با هزینه اضافه بسیار کم.

🎯 جمع‌بندی:
این مقاومت 3 کیلواهم با دقت 1% در پکیج 0805، یک قطعه همه‌کاره، قابل اعتماد و با ارزش عالی برای طراحی‌های نیمه‌دقیق است. این قطعه تعادل ایده‌آلی بین دقت، توان، اندازه و هزینه ارائه می‌دهد و آن را به گزینه‌ای ایده‌آل برای مدارهای Pull-up، محدودکننده جریان LED، تقسیم ولتاژ و فیدبک تبدیل کرده است. استفاده از نسخه 1% به جای 5% می‌تواند به طور قابل توجهی یکنواختی عملکرد و قابلیت اطمینان محصول را افزایش دهد. برای اکثر کاربردهای صنعتی و مصرفی که نیاز به دقت بهتر از 5% دارند، این مقاومت یک انتخاب استاندارد و توصیه‌شده است.
