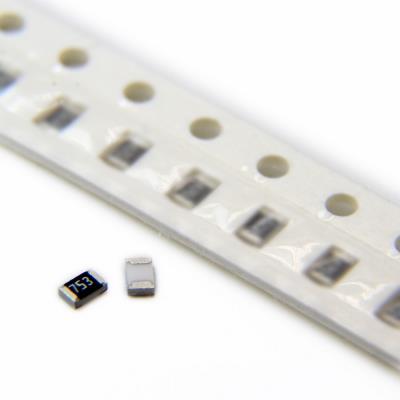

RESISTOR 75KOHMS 0805 5% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD است. این قطعه در پکیج استاندارد 0805 ارائه می‌شود و یک مقدار استاندارد (سری E24) برای کاربردهای عمومی در مدارهای الکترونیکی که به مقدار مقاومت بالا (75 کیلواهم) نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 75 کیلواهم (75,000 Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 75kΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±100ppm/°C (محدوده متقارن)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های Pull-up / Pull-down با مقدار بالا در خطوط سیگنال‌دهی دیجیتال که مصرف جریان کم مدنظر است.

• تقسیم‌کننده‌های ولتاژ در مدارهای سنسور، تنظیم ولتاژ و مراجع غیردقیق.

• مقاومت‌های فیدبک در منابع تغذیه سوییچینگ و تقویت‌کننده‌های عملیاتی با بهره بالا.

• مقاومت‌های بایاس در طبقات ورودی تقویت‌کننده‌های با امپدانس بالا.

• مقاومت‌های زمان‌بند (RC Timing) در مدارهای نوسان‌ساز و تایمر با ثابت زمانی طولانی.

• کاربردهای عمومی صنعتی و مصرفی مانند کنترل‌کننده‌ها، منابع تغذیه و دستگاه‌های اندازه‌گیری ساده.

✅ مزایا:

• پکیج 0805: اندازه متداول و بهینه که تعادل خوبی بین فضای برد و سهولت تولید/تعمیر برقرار می‌کند.

• ضریب دمایی متقارن (±100ppm/°C): پایداری دمایی نسبتاً خوبی برای یک مقاومت 5% ارائه می‌دهد.

• توان 125mW: برای یک مقاومت با این مقدار بالا، این توان نامی بسیار کافی است (جریان عبوری کم).

• ولتاژ کاری 150V: ایمنی و حاشیه کاری خوب برای کاربردهای ولتاژ متوسط.

• قیمت بسیار اقتصادی و موجودی گسترده.

🎯 جمع‌بندی:
این مقاومت 75 کیلواهم در پکیج 0805 با دقت 5%، یک قطعه قابل اعتماد، پرکاربرد و مقرون‌به‌صرفه برای طراحی‌های عمومی است. این قطعه ترکیب خوبی از اندازه، توان، ولتاژ کاری و پایداری دمایی را ارائه می‌دهد و آن را به گزینه‌ای مناسب برای اکثر کاربردهای غیردقیق با مقادیر مقاومت بالا تبدیل می‌کند. استفاده از آن در مدارهای Pull-up، تقسیم ولتاژ و فیدبک در محصولات صنعتی و مصرفی کاملاً متداول است. با این حال، برای کاربردهای نیمه‌دقیق یا حساس، ارتقاء به نسخه با دقت 1% توصیه می‌شود. این یک انتخاب عملی و اقتصادی برای نیازهای عمومی است.
