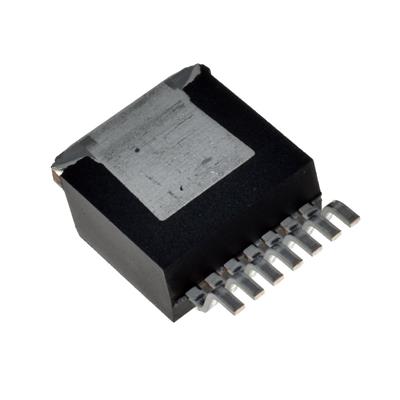

LM2676S-5.0

نام کارخانه‌ای:
LM2676S-5.0
پکیج:
TO-263-7 D2PAK-7
بسته‌بندی:
Tape & Reel - 150 عدد
دیتاشیت:
روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

مشخصات LM2676S-5.0

LM2676S-5.0 از خانواده رگولاتور سوئیچینگ می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند National Semiconductor
  • پکیج TO-263-7
  • نوع نصب روی برد SMD
  • حداقل دمای عملیاتی -40 درجه سانتیگراد
  • حداکثر دمای عملیاتی +125 درجه سانتیگراد
  • حداقل ولتاژ ورودی 8 ولت
  • حداکثر ولتاژ ورودی 40 ولت
  • جریان خروجی 3 آمپر
  • توپولوژی Buck
  • کارکرد Step-Down
  • تعداد خروجی 1 خروجی
  • حداقل ولتاژ خروجی 4.900 ولت
  • حداکثر ولتاژ خروجی 5.100 ولت

LM2676S-5.0

یک رگولاتور سوئیچینگ کاهنده (Buck) مجتمع پیشرفته و با راندمان بالا با خروجی ثابت 5 ولت. این قطعه نسل بهبودیافته خانواده LM2576 است که با یکپارچه‌سازی دیود شاتکی و ارائه پکیج SMD مدرن، طراحی را ساده‌تر و کارایی را افزایش می‌دهد. آی سی LM2676S-5.0 در پکیج TO-263 (D2PAK) انتخابی ایده‌آل برای طراحی‌های حرفه‌ای و با چگالی توان بالا است.

🧩 مشخصات کلی:

  • نوع: رگولاتور سوئیچینگ کاهنده ثابت (Fixed Buck Switching Regulator)

  • یکپارچه‌سازی پیشرفته: دیود شاتکی یکسوساز (Catch Diode) داخل آیسی تعبیه شده است. این مهم‌ترین مزیت نسبت به LM2576 است.

  • محافظ‌های داخلی: محافظ حرارتی (Thermal Shutdown)، محافظ جریان (Current Limit) و محافظ ولتاژ ورودی پایین (UVLO).

💡 کاربردهای اصلی:

  • منبع تغذیه صنعتی و خودرویی پیشرفته: کاهش ولتاژ 12V، 24V یا 48V به 5V پرقدرت و کارآمد برای سیستم‌های تعبیه‌شده، کنترلرها و درایورها.

  • جایگزین برتر برای LM2576T-5.0 در طراحی‌های SMD: در محصولات نسل جدید که از تکنولوژی Through-Hole استفاده نمی‌کنند.

  • منبع تغذیه برای پردازنده‌ها، FPGA ها و سیستم‌های دیجیتال پرسرعت.

  • درایو موتورهای DC، فن‌ها و بارهای سلفی پرقدرت.

  • شارژرهای باتری با کارایی بالا.

  • منابع تغذیه سوئیچ‌مد (SMPS) فشرده و حرفه‌ای.

✅ مزایا:

  • یکپارچه‌سازی دیود شاتکی: حذف یک قطعه خارجی گران‌قیمت و حجیم از لیست مواد (BOM). این امر قابلیت اطمینان را افزایش، فوت‌پرینت را کاهش و هزینه مونتاژ را کم می‌کند.

  • راندمان بهبودیافته: به‌طور کلی 3 تا 5 درصد راندمان بهتری نسبت به LM2576 در شرایط مشابه ارائه می‌دهد.

  • پکیج TO-263 با مدیریت حرارتی عالی: صفحه حرارتی بزرگ زیرین امکان انتقال گرما به لایه‌های مس PCB را به بهترین شکل فراهم می‌کند و نیاز به هیت‌سینک خارجی را در بسیاری از کاربردها مرتفع می‌سازد.

  • سادگی طراحی بیشتر: با حذف دیود، مدار حتی از LM2576 نیز ساده‌تر می‌شود.

  • امکان سنکرونسازی (Sync): برخی نسخه‌های LM2676 قابلیت قفل شدن روی یک فرکانس خارجی را دارند.

🎯 جمع‌بندی:
آی سی رگولاتور سوئیچینگ LM2676S-5.0 در پکیج TO-263-7، نماینده نسل پیشرفته و بهینه‌شده رگولاتورهای سوئیچینگ کلاسیک است. این قطعه با حذف دیود شاتکی خارجی و ارائه فرکانس و راندمان بالاتر، یک راه‌حل حرفه‌ای، فشرده و با قابلیت اطمینان بالا برای طراحی‌های مدرن SMD ارائه می‌دهد. انتخاب آن برای محصولات صنعتی، تجاری و هر پروژه‌ای که در آن فضای برد، کارایی و سادگی مونتاژ نهایی اهمیت دارد، یک انتخاب برتر و آینده‌نگرانه نسبت به LM2576 محسوب می‌شود. موفقیت در استفاده از این قطعه وابسته به طراحی صحیح PCB برای مدیریت حرارت است.



Features انتخاب ویژگی
Output Current 3 A ≤ = ≥
Function Step-Down
Number of Output 1 Output ≤ = ≥
Output Voltage (Max) 5.100 V ≤ = ≥
Output Voltage (Min) 4.900 V ≤ = ≥
Input Voltage MIN 8 V ≤ = ≥
Input Voltage MAX 40 V ≤ = ≥
Topology Buck
Mounting Style SMD
Minimum Operating Temperature -40 °C ≤ = ≥
Maximum Operating Temperature +125 °C ≤ = ≥
Brand National Semiconductor
Package TO-263-7
