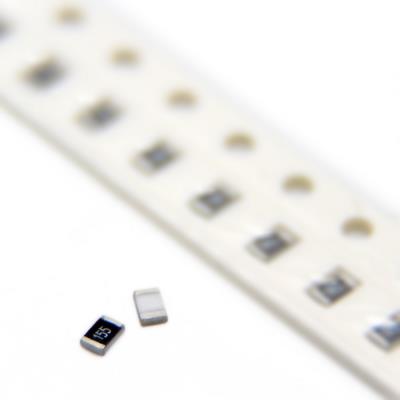

RESISTOR 1.5MOHMS 0805 5% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD است. این قطعه در پکیج استاندارد و پرکاربرد 0805 ارائه می‌شود و برای کاربردهای عمومی در مدارهای الکترونیکی که به مقدار مقاومت بالا (1.5 مگااهم) و تحمل ولتاژ مناسب نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 1.5 مگااهم (1,500,000 Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 1.5MΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مدارهای Pull-up / Pull-down در خطوط دیجیتال، آی²سی (I²C) و میکروکنترلرها.

• مقسم‌های ولتاژ (Voltage Dividers) در مدارهای آنالوگ، سنسورها و نظارت بر ولتاژ.

• مقاومت‌های نشت (Bleeder Resistors) در خازن‌های ولتاژ بالا برای تخلیه ایمن.

• مدارهای زمان‌بند (Timing Circuits) در ترکیب با خازن‌ها (مانند مدارهای RC).

• مقاومت‌های فیدبک (Feedback Resistors) در منابع تغذیه و تقویت‌کننده‌های عملیاتی.

• بار (Load) و ترمیناتور در مدارهای آزمایشی و شبیه‌سازی.

• کاربردهای عمومی در انواع بردهای الکترونیکی صنعتی، مصرفی و مخابراتی.

✅ مزایا:

• پکیج 0805: اندازه متداول و بسیار مناسب برای نصب و تعمیر دستی.

• ولتاژ کاری 150V: تحمل ولتاژ بالا برای کار در مدارهای با ولتاژ بایاس نسبتاً زیاد.

• توان 125mW: ظرفیت توانی مناسب برای اکثر کاربردهای سیگنال و عمومی.

• دامنه دمایی وسیع: قابلیت عملکرد در محیط‌های صنعتی با شرایط دمایی متنوع.

• TCR بهبودیافته (±100ppm/°C): پایداری دمایی بهتر نسبت به مدل‌های با TCR بالاتر.

🎯 جمع‌بندی:
این مقاومت 1.5 مگااهم در پکیج 0805، یک قطعه اساسی، همه‌کاره و مقرون‌به‌صرفه برای استفاده در طیف گسترده‌ای از طراحی‌های الکترونیکی است. ترکیب مقدار مقاومت بالا، توان نامی کافی (125mW)، ولتاژ کاری مناسب (150V)، پایداری دمایی بهتر (TCR ±100ppm/°C) و پکیج استاندارد، آن را به گزینه‌ای مطمئن برای تقسیم ولتاژ، کشیدن خطوط، زمان‌بندی و کاربردهای عمومی در بردهای SMD تبدیل می‌کند. در طراحی‌های حساس به دقت زیاد یا کار در فرکانس‌های بسیار بالا، باید به محدودیت‌های تحمل 5% و اثرات پارازیتی آن توجه داشت.
