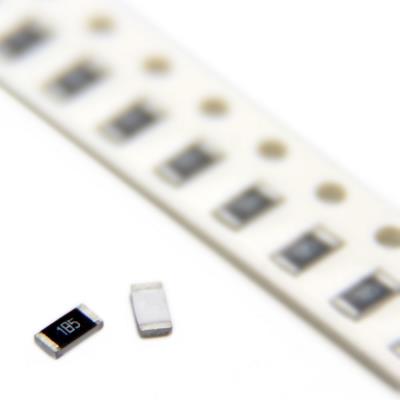

RESISTOR 1.8MOHMS 1206 5% SMD
یک مقاومت ثابت (فیلم ضخیم) با مقدار مقاومت بسیار زیاد از نوع SMD است. این قطعه در پکیج استاندارد 1206 ارائه می‌شود و برای کاربردهای عمومی که به مقدار مقاومت بسیار بالا (1.8 مگااهم) و تحمل ولتاژ مناسب نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 1.8 مگااهم (1,800,000 Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 250mW (0.25W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 1.8MΩ

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری: 200VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های Pull-up / Pull-down با مصرف جریان بسیار کم در خطوط سیگنال‌دهی و پایه‌های میکروکنترلر در کاربردهای صنعتی یا با ولتاژ بالاتر.

• مقاومت‌های نشت (Bleeder Resistor) در مدارهای با ولتاژ بالا (مانند خروجی منابع تغذیه) برای دشارژ ایمن خازن‌ها.

• مقاومت‌های فیدبک با امپدانس بسیار بالا در برخی پیکربندی‌های تقویت‌کننده عملیاتی.

• مقاومت‌های تخلیه (Discharge) برای سنسورهای کپاسیته یا مدارهای حساس به الکتریسیته ساکن.

• مدارهای زمان‌بند (RC Timing) با ثابت زمانی بسیار طولانی.

• کاربردهای عمومی در منابع تغذیه، کنترل صنعتی و تجهیزات اندازه‌گیری.

✅ مزایا:

• پکیج 1206: فضای کافی برای فاصله‌گذاری مناسب بین پایه‌ها (Creepage Distance) در ولتاژهای بالا، که ایمنی و قابلیت اطمینان را افزایش می‌دهد.

• ولتاژ کاری 200V: تحمل ولتاژ خوب برای کار در مدارهای با ولتاژ متوسط تا بالا.

• توان 250mW: ظرفیت توانی مناسب برای یک مقاومت با این مقدار بالا (چون جریان عبوری بسیار کم است).

• ضریب دمایی مناسب (100ppm/°C): پایداری دمایی قابل قبول برای اکثر محیط‌های عملیاتی.

• قیمت اقتصادی: با وجود مشخصات ویژه، به دلیل فناوری فیلم ضخیم مقرون‌به‌صرفه است.

🎯 جمع‌بندی:
این مقاومت 1.8 مگااهم در پکیج 1206 با دقت 5%، یک قطعه تخصصی‌تر اما کاربردی برای کاربردهای ولتاژ بالا یا محیط‌هایی است که نیاز به مقاومت با مقدار بسیار بالا دارند. پکیج 1206 تعادل بهتری بین اندازه، ایمنی ولتاژ و قابلیت اطمینان نسبت به پکیج‌های کوچک‌تر برقرار می‌کند. این قطعه برای مدارهای نشت (Bleeder)، Pull-up با مصرف برق ناچیز در سیستم‌های صنعتی و زمان‌بندی‌های طولانی گزینه معقول و مطمئن‌تری است. با این حال، طراح باید محدودیت‌های ذاتی آن در فرکانس بالا و حساسیت به آلودگی را در نظر بگیرد. برای کاربردهای DC و فرکانس پایین در شرایط کنترل‌شده، این مقاومت یک انتخاب قابل دفاع است.
