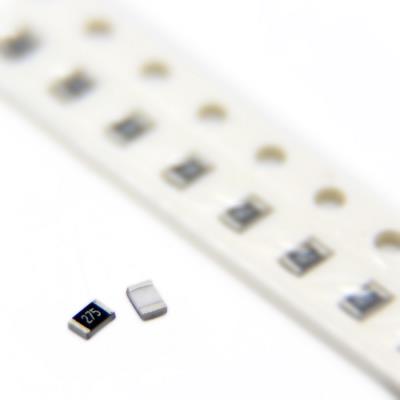

RESISTOR 2.7MOHMS 0805 5% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD است. این قطعه در پکیج استاندارد و پرکاربرد 0805 ارائه می‌شود و برای کاربردهای عمومی در مدارهای الکترونیکی که به مقدار مقاومت بسیار بالا (2.7 مگااهم) و تحمل ولتاژ مناسب نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 2.7 مگااهم (2,700,000 Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 2.7MΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مدارهای Pull-up / Pull-down با امپدانس بسیار بالا در خطوط حساس و ورودی‌های میکروکنترلر.

• مقسم‌های ولتاژ (Voltage Dividers) برای نظارت بر ولتاژهای بالا در منابع تغذیه یا باتری.

• مقاومت‌های نشت (Bleeder Resistors) حیاتی برای تخلیه ایمن خازن‌های ولتاژ بالا.

• مدارهای زمان‌بند (Timing Circuits) با ثابت زمانی طولانی در ترکیب با خازن‌های کوچک.

• مقاومت‌های فیدبک (Feedback Resistors) در تقویت‌کننده‌های عملیاتی برای بهره‌های بالا.

• کاربردهای ایزوله و نمونه‌برداری ولتاژ در مدارهای اندازه‌گیری.

• کاربردهای عمومی در انواع بردهای الکترونیکی صنعتی، مصرفی و کنترل.

✅ مزایا:

• پکیج 0805: اندازه متداول و بسیار مناسب برای نصب و تعمیر دستی.

• ولتاژ کاری 150V: تحمل ولتاژ بالا برای کار ایمن در مدارهای با پتانسیل بالا.

• توان 125mW: ظرفیت توانی کافی برای اکثر کاربردهای سیگنال با جریان بسیار کم.

• دامنه دمایی وسیع: قابلیت عملکرد در محیط‌های صنعتی با شرایط دمایی متنوع.

• TCR بهبودیافته (±100ppm/°C): پایداری دمایی قابل قبول برای بسیاری از کاربردهای عمومی.

🎯 جمع‌بندی:
این مقاومت 2.7 مگااهم در پکیج 0805، یک قطعه اساسی و مقرون‌به‌صرفه برای ایجاد امپدانس‌های بسیار بالا در طراحی‌های الکترونیکی است. این قطعه برای مقسم‌های ولتاژ، مدارهای زمان‌بند طولانی و کاربردهای Pull-up با جریان کشی ناچیز ایده‌آل است. با این حال، به دلیل حساسیت ذاتی به نویز، جریان نشتی و اثرات پارازیتی در فرکانس‌های بالا، استفاده از آن نیازمند ملاحظات طراحی دقیق‌تری است و برای مسیرهای سیگنال حساس یا پرسرعت باید با احتیاط به کار رود.
