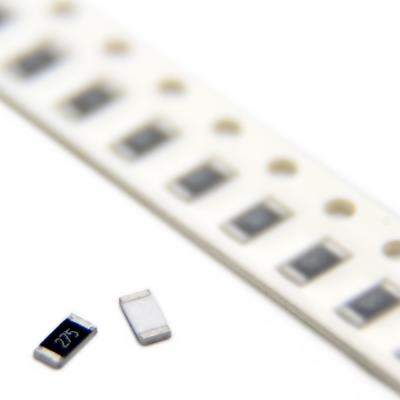

RESISTOR 2.7MOHMS 1206 5% SMD
یک مقاومت ثابت (فیلم ضخیم) با مقدار مقاومت بسیار زیاد از نوع SMD است. این قطعه در پکیج بزرگ‌تر و مستحکم 1206 ارائه می‌شود و برای کاربردهای عمومی که به مقدار مقاومت فوق‌العاده بالا (2.7 مگااهم)، تحمل ولتاژ مناسب و قابلیت اطمینان بهتر نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 2.7 مگااهم (2,700,000 Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 250mW (0.25W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 2.7MΩ

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری: 200VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های نشت (Bleeder Resistor) با ایمنی بالا در مدارهای با ولتاژ بالا (مانند خروجی منابع تغذیه صنعتی، اینورترها) برای دشارژ ایمن خازن‌های بزرگ.

• مقاومت‌های Pull-up / Pull-down با مصرف جریان فوق‌العاده کم در سیستم‌های ولتاژ بالا یا صنعتی.

• مقاومت‌های فیدبک با امپدانس بسیار بالا در برخی پیکربندی‌های تقویت‌کننده عملیاتی برای کار با سیگنال‌های جریان بسیار کم.

• مقاومت‌های تخلیه (Discharge) در مدارهای کرونا (Corona) یا مدارهای با پتانسیل الکترواستاتیک بالا.

• مدارهای زمان‌بند (RC Timing) با ثابت زمانی بسیار طولانی.

• کاربردهای عمومی در تجهیزات صنعتی، پزشکی و آزمایشگاهی که نیاز به عملکرد مطمئن با مقادیر مقاومت بالا دارند.

✅ مزایا:

• پکیج 1206: فضای کافی برای فاصله عایقی (Creepage/Clearance) ایمن بین پایه‌ها در ولتاژهای کاری تا 200V، که خطر قوس الکتریکی را به شدت کاهش می‌دهد.

• ولتاژ کاری 200V: تحمل ولتاژ عالی برای کار در بسیاری از مدارهای ولتاژ بالا.

• توان 250mW: با توجه به مقدار مقاومت بسیار بالا و جریان عبوری ناچیز، این توان نامی بسیار کافی و با حاشیه ایمنی زیاد است.

• ضریب دمایی مناسب (100ppm/°C): پایداری دمایی قابل قبول برای چنین مقدار مقاومت بالایی.

• قابلیت اطمینان بهتر: اندازه بزرگ‌تر، مقاومت در برابر شوک‌های حرارتی و مکانیکی را بهبود می‌بخشد.

🎯 جمع‌بندی:
این مقاومت 2.7 مگااهم در پکیج 1206 با دقت 5%، یک قطعه تخصصی اما کاربردی‌تر و مطمئن‌تر نسبت به نسخه‌های پکیج کوچک‌تر (0603/0805) برای کار با مقادیر مقاومت بسیار بالا است. پکیج 1206 ایمنی ولتاژ و قابلیت اطمینان عملیاتی را به میزان قابل توجهی افزایش می‌دهد. این قطعه برای مدارهای نشت (Bleeder) در ولتاژهای بالا، کاربردهای صنعتی و هر جایی که پایداری و ایمنی اولویت دارند گزینه معقول و توصیه‌شده‌ای است. با این حال، طراح باید محدودیت ذاتی آن در فرکانس بالا را بپذیرد. برای کاربردهای DC و فرکانس پایین که به مقاومت بسیار بالا نیاز است، این انتخاب بهینه‌ای است.
