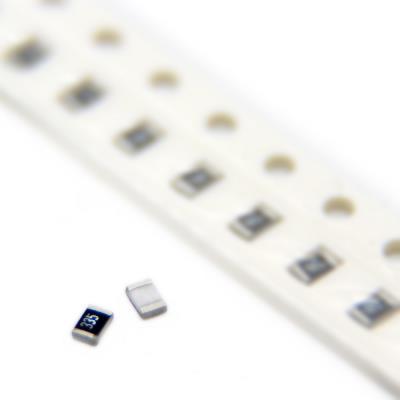

RESISTOR 3.3MOHMS 0805 5% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD است. این قطعه در پکیج استاندارد و پرکاربرد 0805 ارائه می‌شود و برای کاربردهای عمومی در مدارهای الکترونیکی که به مقدار مقاومت بسیار بالا (3.3 مگااهم) و تحمل ولتاژ مناسب نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 3.3 مگااهم (3,300,000 Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 3.3MΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مدارهای Pull-up / Pull-down با امپدانس فوق‌العاده بالا برای خطوط حساس و ورودی‌های با امپدانس بالا (مانند گیت‌های CMOS).

• مقسم‌های ولتاژ (Voltage Dividers) برای نظارت بر ولتاژهای بسیار بالا در منابع تغذیه سوئیچینگ، اینورترها یا سیستم‌های باتری.

• مقاومت‌های نشت (Bleeder Resistors) حیاتی برای تخلیه ایمن خازن‌های ولتاژ بالا در منابع تغذیه و مدارهای تصویر (CRT).

• مدارهای زمان‌بند (Timing Circuits) با ثابت زمانی بسیار طولانی در ترکیب با خازن‌های کوچک (مانند تایمرهای طولانی، مدارهای تأخیر).

• مقاومت‌های فیدبک (Feedback Resistors) در تقویت‌کننده‌های عملیاتی و تنظیم‌کننده‌های ولتاژ برای تنظیم بهره یا سطح ولتاژ.

• کاربردهای ایزوله و نمونه‌برداری ولتاژ در مدارهای اندازه‌گیری و حفاظتی.

• کاربردهای عمومی در انواع بردهای الکترونیکی صنعتی، خودرویی، مصرفی و کنترل.

✅ مزایا:

• پکیج 0805: اندازه متداول و بسیار مناسب برای نصب و تعمیر دستی.

• ولتاژ کاری 150V: تحمل ولتاژ بالا برای کار ایمن در مدارهای با پتانسیل الکتریکی بالا.

• توان 125mW: ظرفیت توانی کافی برای کاربردهای سیگنال با جریان میکروآمپری.

• دامنه دمایی وسیع: قابلیت عملکرد در محیط‌های صنعتی و خودرویی با شرایط دمایی سخت.

• TCR بهبودیافته (±100ppm/°C): پایداری دمایی قابل قبول برای اکثر کاربردهای عمومی و صنعتی.

🎯 جمع‌بندی:
این مقاومت 3.3 مگااهم در پکیج 0805، یک قطعه اساسی و مقرون‌به‌صرفه برای ایجاد امپدانس‌های بسیار بالا در طراحی‌های الکترونیکی است. این قطعه برای مقسم‌های ولتاژ ولتاژ بالا، مدارهای زمان‌بند طولانی و کاربردهای Pull-up کم‌مصرف ایده‌آل است. با این حال، به دلیل حساسیت ذاتی به نویز، جریان نشتی و اثرات پارازیتی، استفاده از آن نیازمند ملاحظات طراحی ویژه‌ای در زمینه چیدمان برد (PCB Layout)، فاصله‌گذاری و تمیزی است. این قطعه یک انتخاب کاربردی برای کاربردهای DC و فرکانس پایین است، اما برای مسیرهای سیگنال AC با فرکانس بالا یا پالس‌های سریع گزینه مناسبی محسوب نمی‌شود.
