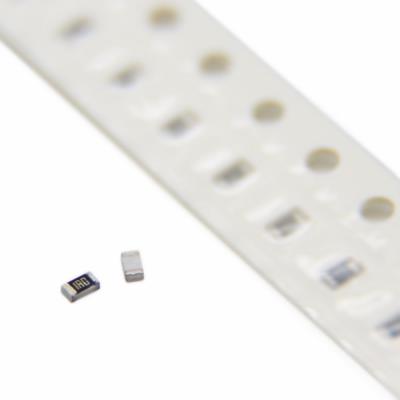

RESISTOR 1OHMS 0603 5% SMD
یک مقاومت ثابت (فیلم ضخیم) با مقدار مقاومت بسیار کم از نوع SMD با اندازه فوق‌العاده کوچک است. این قطعه در پکیج فشرده 0603 ارائه می‌شود و یک انتخاب چالش‌برانگیز برای کاربردهای عمومی است که به مقدار مقاومت بسیار کم (1 اهم) در کوچک‌ترین فضای ممکن نیاز دارند.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 1 اهم (1 Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 100mW (0.1W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 1Ω

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری: 75VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±400ppm/°C (محدوده بسیار وسیع)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت سنس جریان (Current Sense) کاملاً غیردقیق و عمومی فقط برای تشخیص بارهای سنگین یا حفاظت در برابر اتصال کوتاه (با جریان بالا) در مدارهای کم‌توان فشرده.

• مقاومت‌های دامپینگ (Damping) یا ترمیناسیون با مقدار کم در خطوط انتقال سیگنال یا توان.

• مقاومت‌های محافظ (Fuse Resistor) ارزان در مسیرهای تغذیه با جریان نسبتاً بالا (با احتیاط شدید).

• مقاومت‌های محدودکننده جریان ورودی (Inrush) برای خازن‌های کوچک.

✅ مزایا:

• پکیج 0603: کوچک‌ترین اندازه عملی متداول.

• مقدار مقاومت بسیار کم: تلفات ولتاژ پایین در مسیر جریان.

• قیمت بسیار ناچیز.

🎯 جمع‌بندی:
این مقاومت 1 اهم در پکیج 0603 با دقت 5% و TCR 400ppm/°C، یک قطعه با دقت بسیار پایین، حساسیت دمایی شدید و خطر گرمایش بالا است. این قطعه فقط برای کاربردهای کاملاً غیردقیق و غیرحساس که در آنها فقط "یک مسیر کم‌مقاومت" در فضای فوق‌العاده کوچک نیاز است، ممکن است در نظر گرفته شود.
