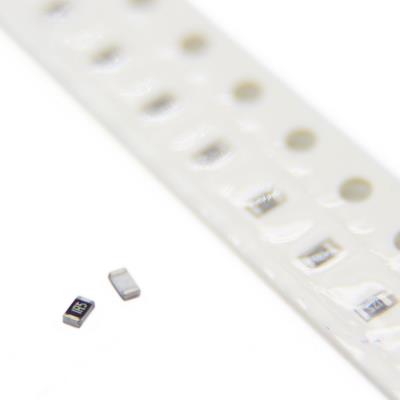

RESISTOR 1.5OHMS 0603 5% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD است. این قطعه در پکیج کوچک و رایج 0603 ارائه می‌شود و برای کاربردهای عمومی در مدارهای الکترونیکی که به مقدار مقاومت بسیار کم (1.5 اهم) و تحمل جریان نسبتاً بالا نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 1.5 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 100mW (0.1W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 1.5Ω

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری: 75VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±400ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های Sensing جریان کم در مسیرهای تغذیه یا زمین.

• مدارهای محدودکننده جریان (Current Limiting) برای محافظت از LEDها، سوئیچ‌ها یا ورودی‌های حساس.

• ترمیناتور (مطابقت امپدانسی) در خطوط انتقال سیگنال با سرعت متوسط.

• مقاومت‌های تخلیه (Bleeder Resistor) در خازن‌های با ولتاژ بالا.

• تقسیم جریان در مدارهای موازی.

• کاربردهای عمومی در بردهای الکترونیکی فشرده مانند تجهیزات مصرفی، ماژول‌های ارتباطی و پرتابل.

✅ مزایا:

• پکیج 0603: اندازه کوچک و ایده‌آل برای طراحی‌های با چگالی بالا و فشرده.

• مقدار مقاومت کم: مناسب برای کاربردهای حس جریان و محدود کردن جریان.

• ولتاژ کاری 75V: تحمل ولتاژ مناسبی برای اغلب مدارهای با ولتاژ منطقی و تغذیه معمولی.

• دامنه دمایی وسیع: قابلیت عملکرد در شرایط محیطی سخت.

• قیمت بسیار اقتصادی: به دلیل فناوری فیلم ضخیم و تولید انبوه.

🎯 جمع‌بندی:
این مقاومت 1.5 اهم در پکیج 0603، یک قطعه اساسی و مقرون‌به‌صرفه برای استفاده در کاربردهای عمومی، محدودکننده جریان و حس جریان کم در طراحی‌های مدرن و فشرده SMD است. ترکیب اندازه کوچک، قیمت پایین و دامنه دمایی گسترده، آن را به گزینه‌ای محبوب تبدیل کرده است. با این حال، محدودیت اصلی آن توان نامی پایین (100mW) و ضریب دمایی نسبتاً بالای (±400ppm/°C) است که استفاده از آن را در مدارهای با جریان بالا یا مدارهای دقیق حساس به دما محدود می‌کند.
