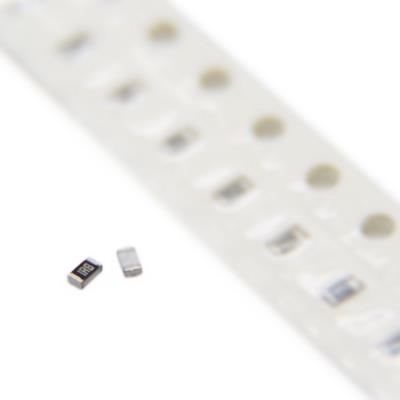

RESISTOR 1.8OHMS 0603 5% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD است. این قطعه در پکیج کوچک و رایج 0603 ارائه می‌شود و برای کاربردهای عمومی در مدارهای الکترونیکی که به مقدار مقاومت بسیار کم (1.8 اهم) و تحمل جریان نسبتاً بالا نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 1.8 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 100mW (0.1W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 1.8Ω

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری: 75VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±400ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های محدودکننده جریان (Current Limiting) برای محافظت از LEDها، سوئیچ‌ها یا ورودی‌های حساس.

• مقاومت‌های Sensing جریان کم در مسیرهای تغذیه یا مدارهای راه‌انداز موتورهای کوچک.

• ترمیناتور (مطابقت امپدانسی) در خطوط انتقال سیگنال با سرعت متوسط.

• مقاومت‌های تخلیه (Bleeder Resistor) در خازن‌های با ولتاژ بالا.

• تقسیم جریان در مدارهای موازی.

• کاربردهای عمومی در بردهای الکترونیکی فشرده مانند تجهیزات مصرفی، ماژول‌های ارتباطی و دستگاه‌های پرتابل.

✅ مزایا:

• پکیج 0603: اندازه کوچک و ایده‌آل برای طراحی‌های با چگالی بالا و فشرده.

• مقدار مقاومت کم: مناسب برای کاربردهای حس جریان و محدود کردن جریان.

• ولتاژ کاری 75V: تحمل ولتاژ مناسبی برای اغلب مدارهای با ولتاژ منطقی و تغذیه معمولی.

• دامنه دمایی وسیع: قابلیت عملکرد در شرایط محیطی سخت.

⚠️ ملاحظات طراحی:

• توان 100mW: توان مجاز پایین؛ برای محاسبه دقیق اتلاف حرارت به‌ویژه در کاربردهای حس جریان باید از رابطه P = I² * R استفاده کرد تا از گرمایش بیش از حد جلوگیری شود. (مثلاً حداکثر جریان مجاز حدود 236mA است).

• توجه به TCR بالا (±400ppm/°C): مقدار مقاومت در دماهای بسیار بالا یا پایین به میزان قابل توجهی تغییر می‌کند. برای کاربردهای دقیق حس جریان یا پایداری فرکانسی، گزینه مناسبی نیست.

• مقدار مقاومت کم: حساس به مقاومت ذاتی مسیرهای مسی (Trace Resistance) روی برد است. در طراحی‌های دقیق باید این موضوع لحاظ شود.

• برای کاربردهای حس جریان دقیق یا محدودکننده جریان با توان بالا، بهتر است از مقاومت‌های اختصاصی Shunt Resistor با TCR پایین‌تر و توان نامی بالاتر استفاده شود.

🎯 جمع‌بندی:
این مقاومت 1.8 اهم در پکیج 0603، یک قطعه اساسی و مقرون‌به‌صرفه برای استفاده در کاربردهای عمومی، محدودکننده جریان و حس جریان کم در طراحی‌های مدرن و فشرده SMD است. ترکیب اندازه کوچک، قیمت پایین و دامنه دمایی گسترده، آن را به گزینه‌ای محبوب تبدیل کرده است. با این حال، محدودیت اصلی آن توان نامی پایین (100mW) و ضریب دمایی نسبتاً بالای (±400ppm/°C) است که استفاده از آن را در مدارهای با جریان بالا یا مدارهای دقیق حساس به دما محدود می‌کند. برای جریان‌های بحرانی، محاسبه دقیق اتلاف توان الزامی است.
