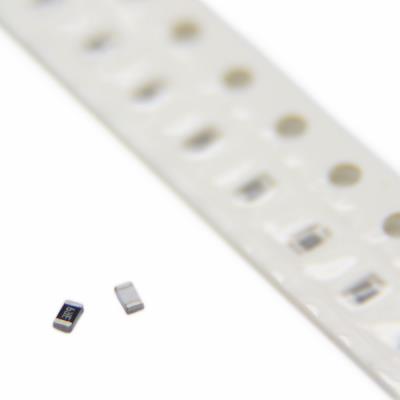

RESISTOR 3.9OHMS 0603 5% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD است. این قطعه در پکیج کوچک و رایج 0603 ارائه می‌شود و برای کاربردهای عمومی در مدارهای الکترونیکی که به مقدار مقاومت کم (3.9 اهم) و تحمل جریان مناسب نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 3.9 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 100mW (0.1W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 3.9Ω

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری: 75VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±400ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های محدودکننده جریان (Current Limiting) برای LEDهای روشنایی (Lighting) با جریان متوسط.

• مقاومت‌های راه‌انداز (Inrush Current Limiter) در مسیر تغذیه مدارهای کم‌توان برای کاهش جریان هجومی.

• مقاومت‌های میراکننده (Snubber Resistors) در مدارهای سوئیچینگ برای کاهش نویز و اسپایک‌ها.

• حس جریان کم (Current Sensing) در مسیرهای تغذیه یا موتورهای کوچک (با توجه به افت ولتاژ محدود).

• ترمیناتور خط (Line Termination) در خطوط انتقال سیگنال دیجیتال.

• کاربردهای عمومی در بردهای الکترونیکی فشرده مانند پاور ماژول‌ها، درایورهای LED و دستگاه‌های پرتابل.

✅ مزایا:

• پکیج 0603: اندازه بسیار کوچک، مناسب برای طراحی‌های فشرده و مینیاتوری.

• مقدار مقاومت کم و پرکاربرد: مناسب برای محدود کردن جریان در محدوده چند ده میلی‌آمپر.

• ولتاژ کاری 75V: ایمنی کافی برای اکثر مدارهای منطقی و تغذیه معمولی.

• دامنه دمایی وسیع: قابلیت عملکرد در شرایط محیطی سخت.

🎯 جمع‌بندی:
این مقاومت 3.9 اهم در پکیج 0603، یک قطعه اساسی، پرکاربرد و مقرون‌به‌صرفه برای کاربردهای محدود کردن جریان (به ویژه برای LEDها) و حس جریان کم در طراحی‌های فشرده است. اندازه کوچک و قیمت پایین آن، محبوبیت گسترده‌ای برای آن ایجاد کرده است. با این حال، طراح باید همیشه محدودیت توان (100mW) و پایداری دمایی متوسط (TCR 400ppm/°C) آن را به خاطر داشته باشد. این قطعه برای کاربردهای عمومی با جریان تا حدود 160mA و مدارهای غیرحساس به دما گزینه‌ای ایده‌آل است، اما برای مدارهای با جریان بالا، دقت بالا یا شرایط دمایی شدید توصیه نمی‌شود.
