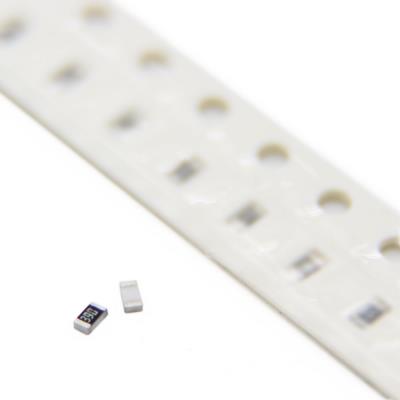

RESISTOR 39OHMS 0603 5% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD است. این قطعه در پکیج کوچک و رایج 0603 ارائه می‌شود و برای کاربردهای عمومی در مدارهای الکترونیکی که به مقدار مقاومت متوسط (39 اهم) نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 39 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 100mW (0.1W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 39Ω

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری: 75VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±200ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• محدودکننده جریان (Current Limiting) برای LEDهای کم‌توان، نشانگرهای قدرت و چراغ‌های وضعیت.

• ترمیناتور خطوط انتقال (Line Termination) در مدارهای دیجیتال و باس‌های داده با سرعت متوسط.

• مقاومت‌های Pull-up یا Pull-down در خطوط کنترلی و رابط‌های ارتباطی.

• مقاومت‌های میراکننده (Snubber) در مدارهای سوئیچینگ برای کاهش نویز و اسپایک‌ها.

• مقاومت‌های تطبیق امپدانس (Impedance Matching) در مسیرهای سیگنال آنالوگ با فرکانس پایین.

• بار خروجی (Load Resistor) در خروجی‌های تقویت‌کننده‌های عملیاتی یا منابع جریان.

• کاربردهای عمومی در بردهای فشرده مانند دستگاه‌های قابل حمل، ماژول‌های IoT و لوازم الکترونیکی مصرفی.

✅ مزایا:

• پکیج 0603: اندازه بسیار کوچک و مناسب برای طراحی‌های مینیاتوری و با چگالی بالا.

• مقدار مقاومت استاندارد و پرکاربرد: پوشش‌دهنده نیازهای متداول در محدوده ده‌ها اهم.

• ولتاژ کاری 75V: ایمنی کافی برای اکثر مدارهای منطقی و منابع تغذیه متداول.

• TCR بهبودیافته (±200ppm/°C): پایداری دمایی خوب نسبت به سری‌های با TCR 400ppm/°C.

• دامنه دمایی وسیع: قابلیت اطمینان در شرایط محیطی متنوع.

🎯 جمع‌بندی:
این مقاومت 39 اهم در پکیج 0603، یک قطعه اساسی، همه‌کاره و متداول در طراحی‌های الکترونیکی فشرده است. اندازه کوچک، پایداری دمایی نسبتاً خوب (±200ppm/°C) و قیمت پایین، آن را به انتخابی ایده‌آل برای کاربردهای عمومی مانند محدود کردن جریان LEDهای کم‌جریان، ترمیناسیون و Pull-up تبدیل کرده است. با این حال، طراح باید همیشه محدودیت توان پایین (100mW) و جریان حداکثر حدود 50mA آن را به خاطر داشته باشد و از به کار بردن آن در مسیرهای با جریان بالا خودداری کند. برای اغلب کاربردهای سیگنال و کنترل در فضای محدود، یک انتخاب مطمئن و اقتصادی است.
