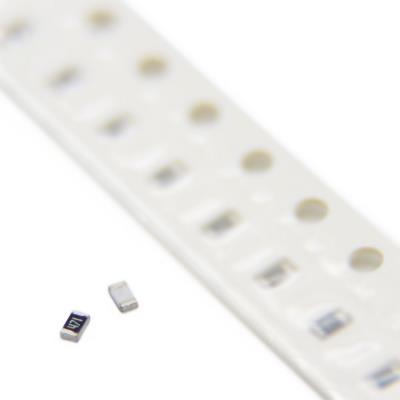

RESISTOR 470OHMS 0603 5% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD است. این قطعه در پکیج کوچک و رایج 0603 ارائه می‌شود و برای کاربردهای عمومی در مدارهای الکترونیکی که به مقدار مقاومت متوسط (470 اهم) در فضای فشرده نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 470 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 100mW (0.1W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 470Ω

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری: 75VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های Pull-up / Pull-down پرکاربرد برای خطوط دیجیتال، پین‌های میکروکنترلر و رابط‌های ارتباطی سریال.

• محدودکننده جریان (Current Limiting) برای LEDهای کم‌توان، نشانگرهای وضعیت و اپتوکوپلرها.

• مقاومت‌های بایاس (Bias Resistors) در طبقات تقویت ترانزیستوری و مدارهای آنالوگ پایه.

• مقاومت‌های تطبیق امپدانس (Impedance Matching) ساده در مسیرهای سیگنال آنالوگ با فرکانس پایین.

• مقاومت‌های فیدبک جریان (Current Feedback) در برخی پیکربندی‌های تقویت‌کننده عملیاتی.

• تقسیم‌کننده ولتاژ و جریان در مدارهای آنالوگ عمومی.

• کاربردهای عمومی در بردهای الکترونیکی فشرده مانند گجت‌های پوشیدنی، ماژول‌های سنجش، دستگاه‌های IoT و لوازم الکترونیکی مصرفی.

✅ مزایا:

• پکیج 0603: اندازه بسیار کوچک و مناسب برای طراحی‌های با چگالی بالا و مینیاتوری.

• مقدار مقاومت استاندارد و پرکاربرد: یکی از مقادیر پایه و متداول در سری E24.

• ولتاژ کاری 75V: ایمنی کافی برای اکثر مدارهای منطقی و ولتاژهای تغذیه متداول.

• TCR خوب (±100ppm/°C): پایداری دمایی مناسب برای اکثر کاربردهای غیرحساس.

• دامنه دمایی وسیع: قابلیت عملکرد در شرایط محیطی مختلف.

🎯 جمع‌بندی:
این مقاومت 470 اهم در پکیج 0603، یک قطعه اساسی، متداول و همه‌کاره برای کاربردهای سیگنال‌دهی دیجیتال (Pull-up/Pull-down) و محدود کردن جریان بسیار کم در طراحی‌های فوق‌فشرده است. اندازه کوچک، پایداری دمایی خوب (±100ppm/°C) و قیمت ناچیز، آن را به انتخابی ایده‌آل و پرتکرار در صنعت تبدیل کرده است. با این حال، محدودیت توان پایین (100mW) و جریان حداکثر کم (حدود 14.6mA) مهم‌ترین نکته طراحی است که آن را برای هرگونه کاربرد توانی یا جریانی قابل توجه، نامناسب می‌سازد. برای اغلب کاربردهای منطقی، سیگنال‌دهی و محدودسازی جریان LEDهای کم‌توان در فضای محدود، یک انتخاب مطمئن، بهینه و استاندارد است.
